PIC单片及定时器溢出中断的设计思路及程序设计

　　1．设计思路

　　PIC16F87系列单片机的定时／计数器0是一个8位的简单增量溢出计数器。时钟源可以是内部系统时钟（Fosc／4），也可以是外部时钟。为了扩大定时或计数范围，在定时／计数器0中设计了一个可编程预分频器。当TMR0内部计数器计数从FFH跳到OOH时，发生计数溢出，置位TOIF（INTCON的D2），向CPU申请中断。

　　RB0／INT引脚上的外部中断由边沿触发，既可以是上升沿，也可以是下降沿，当寄存器OPTION_REG的INTEDG位为1时，选择上升沿触发；为0时选择下降沿触发。一旦检测到引脚上出现有效边沿，就将INTF位INTCON的D1置1。

　　本例中同时允许定时器0中断和外部INT中断。在程序执行过程中，不定时地在RB0／INT引脚上加入脉冲，产生中断请求。中断服务程序查询TGIF和INTF标志以决定响应哪一个中断，中断响应优先级由中断查询次序决定。

　　2．程序设计

　　主程序流程如图1所示，中断子程序流程如图2所示。

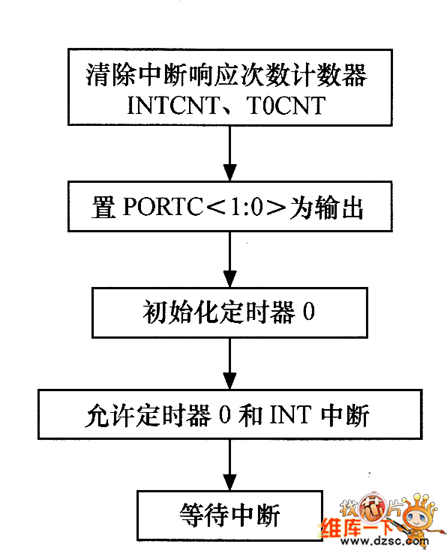

　　图1 主程序流程

　　图2 中断子程序流程

　　（1）包含必要的头文件及定义全局变量。

　　（2）中断服务子程序，通过判断定时器0的中断对端口C进行操作，使其输出方波。

　　（3）主函数，初始化定时器0及端口A，然后进入中断等待状态。
