PIC单片机内部上电延时复位（POR）的设计思路及电路图设计

　　1．设计思路

　　在单片机初始加电时，复位系统中首先投入工作、发挥作用的是VDD上升沿检测电路。在加电过程中，由于电源回路中的滤波电容的存在，单片机的电源电压VDD的值是逐渐上升的。

　　当VDD上升到－定值（一般为1.6～1.8V）时，会产生一个很窄的复位脉冲（正脉冲）。该复位脉冲一方面将复位锁存器的一端设置为低电平，另一方面利用本身的下降沿启动定时器PWRT开始工作，进行72ms的延时。

　　该延时时间一到，便启动定时器OST开始工作，再进行1024TOSC的延时。与内部上电延时复位功能相关的硬件等效电路如图1所示。上电延时复位的延时时间的长短与振荡器的振荡方式、定时器OST是否关闭等因素有关，如表1所示。

　　图1  内部上电延时复位硬件等效电路

　　表1  上电复位延时时长

　　为了充分利用PIC系列单片机片内自带的上电复位功能（POR）电路来简化芯片外围电路，可以直接或者通过一只电阻把MCLR引脚与正电源VDD引脚相连。

　　有了片内集成的POR功能，就可以节省通常建立外接电路所需要的阻容延时元件，但是在加电时电源电压的爬升时间不能太长。

　　图2所示为是电源电压VDD爬升较快的一般情况，图3所示为电源电压vDD爬升缓慢的特殊情况。

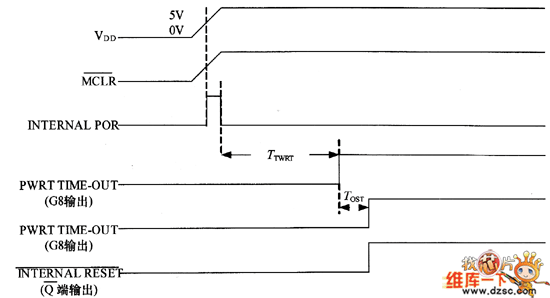

　　图2  VDD爬升较快的上电复位时序

　　图3  VDD爬升较慢的上电复位时序

　　2. 电路设计

　　当PIC16F87X系列单片机的外接引脚MCLR直接连接VDD引脚时，如图4所示，其中电阻R起到对于MCLR引脚内部电路的保护作用。

　　图4 MCLR直接与VDD相连
