汽车专用示波器结构简介

　　汽车专用示波器种类较多，下面主要以OTC VISION2汽车专用示波器为例，介绍它的组成情况，如图1所示。示波器主要由诊断模块、测试主机、存储卡、外接电源线、热起动开关、主电源开关、串行接口、外部电源接口、测试线缆等组成。

　　图1 OTC示波器的组成

　　诊断模块：电控系统传感器输出的电压、电阻和频率信号，须经诊断模块进行处理，使之成为测试主机能够识读的数字信号。该示波器配各了两种诊断模块，一种是示波器诊断模块，另一种为发动机测试模块。它安装在测试主机顶部，对采集的信号进行预处理，测试线缆与它相连。

　　测试主机：它包括显示器、键盘和电路板，显示器为人机对话的界面，操作菜单，测试结果、所测波形通过显示器显示。键盘为仪器的输入元件，测试元件的选择、波形的分析等功能均通过键盘来完成。

　　存储卡：它为主机提供内存、的软件程序。存储卡可以升级，以加强示波器的功能。存储卡安装在主机底部卡槽内，一般升级时才需要拔出。

　　外接电源线：示波器使用直流12V电源，可接在车辆的12V蓄电池上或用A/C充电器为仪器充电。

　　热起动开关：仪器工作时，若出现死机，可以通过热起动开关重新起动仪器。

　　主电源开关：示波器配有主电源开关。

　　串行接口：该接口用于连接打印机、PC电脑或废气分析仪等。

　　外部电源接口：示波器内装有可充电电池，当电池电力不足时，可使用外接电源充电。

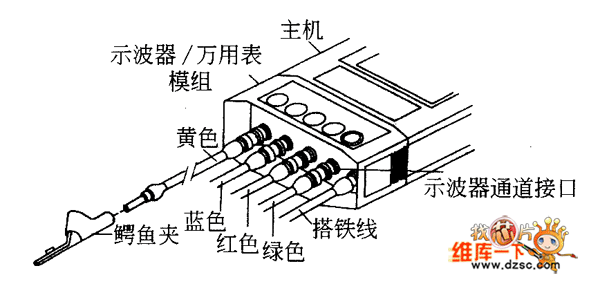

　　测试线缆：该线缆一端接到诊断模块接口，另一端为测试探头。仪器各有4根测试线缆，分别为黄、蓝、红和绿4种颜色，另一根黑色接地线缆，如图2所示。线缆分为通用型和专用型。在进行不同项目测试时，可选用专用适配器。

　　图2 测试电缆的连接
