板卡的差分模拟信号输入

　　PCL818HD/HG/L提供16路摸拟量输入通道，可设置成8路差分式输入通道。差分输入需要两根线分别接到两个输入通道上，测量的是两个输入的电压差。差分输入需要两根线分别接到两个输入通道上，测量的是两个输入端的电压差。如果信号源没有接地，则称其为“悬浮”信号源，输入时应将低电压端和板卡上的模拟地相接，给“悬浮”信号源源提供一个公共参考点。连接方式如图1所示

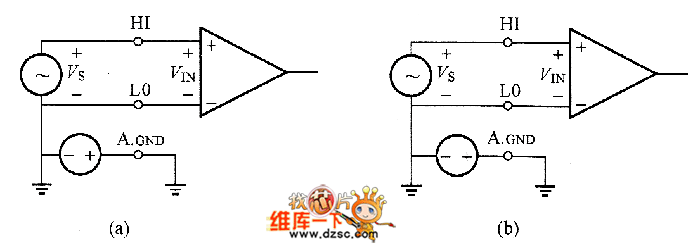

　　如果信号源连有参考地，则PCL818HD/HG/L的地端和信号源的地端之间会存在电压差，这个电压差会随着信号源输入到输入端，这个电压差就是共模干扰。为了避免共模干扰，需要将输入信号源的地和差分输入信号的低压端相接，在有些情况下，需要将信号源地端和板卡模拟地相连。对信号源有参考地的差分信号输人，正确的连接方式如图2所示。
