什么是快恢复二极管

时间：2007-09-25

1．快恢复二极管的作用与结构 快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。
　　快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

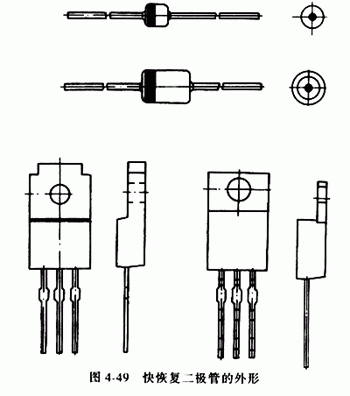

　　通常，5~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装，5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。图4-49是快恢复二极管的外形。

　　采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳和共阴，如图4-50所示。
　　2．常用的快恢复二极管 常用的小功率快恢复二极管有FR系列和PFR系列等，其主要参数见表4-45。常用的中、大功率快恢复二极管有RC系列、MUR系列、CTL系列等其主要参数见表4-46。
