出租车遗物提醒器

　　本例介绍的出租车遗物提醒器，能在乘客离开出租车时，能发出"请带好您的钱物"的语音提醒声，可避免乘客将钱物遗忘在出租车上。
　　电路工作原理

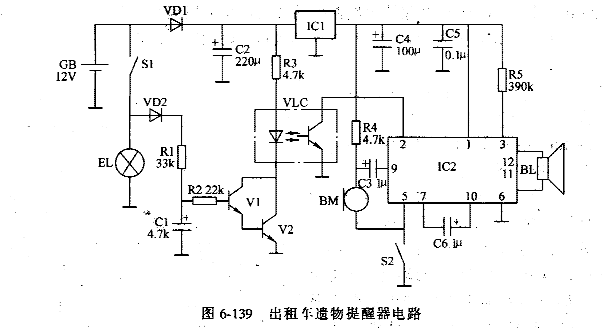

　　该出租车遗物提醒器电路由电源电路、触发控制电路和语音电路组成，如图6-139所示。

　　电源电路由蓄电池GB、二极管VD1、滤波电容器C2、C4、C5和稳压集成电路IC1组成。
　　触发控制电路由门开关S1、门灯EL、二极管VD2、 电阻器R1~R3、电容器C1、晶体管V1、V2和光耦合器VLC组成。
　　语音电路由传声器BM、录音开关S2、语音集成电路IC2、 电容器C3、C6、电阻器R4、R5和扬声器BL组成。
　　+l2V电压经VD1隔离和C2滤渡后，一路经R3加至VLC内部发光二极管的正极上;另一路经IC1稳压为+5V，供给IC2。
　　在乘客下车时，车门被关，门开关S1处于断开状态，门灯EL不亮，V1和V2截止，VLC处于关断状态，IC2不工作，
BL不发声。当乘客下车时，车门打开使S1接通，EL点亮，V1和V2导通，VLC内发光二极管点亮，光敏晶体管导通，
IC2受触发工作，驱动BL发出语言提醒声 (例如 "请带好您的钱物"等)，从而起到提醒乘客、避免乘客将钱物遗忘在车上的作用。
　　S2为录音开关，将其接通，即可对着BM进行录音。
　　元器件选择
　　R1~R5选用1/4W金属膜电阻器或碳膜电阻器。
　　C1~C4、C6均选用耐压值为16V的铝电解电容器;C5选用涤纶电容器或独石电容器。
　　VD1和VD2均选用IN4148型硅开关二极管。
　　V1和V2均选用S9013或3DG9013型硅NPN晶体管。
　　IC1选用78L05型三端稳压集成电路;IC2选用UM5506型电脑语言录放集成电路。
　　VLC选用4N25型光耦合器。
　　BL选用0.25W、8Ω的电动式扬声器。
　　S2选用微型拨动式开关。
