电磁感应现象演示器 (一)

本例介绍的电磁感应现象演示器采用电感器和发光二极管等制作而成，具有电路简单、元器件易购等特点，可用于物埋教学实验中自感现象的演示。
电路工作原理

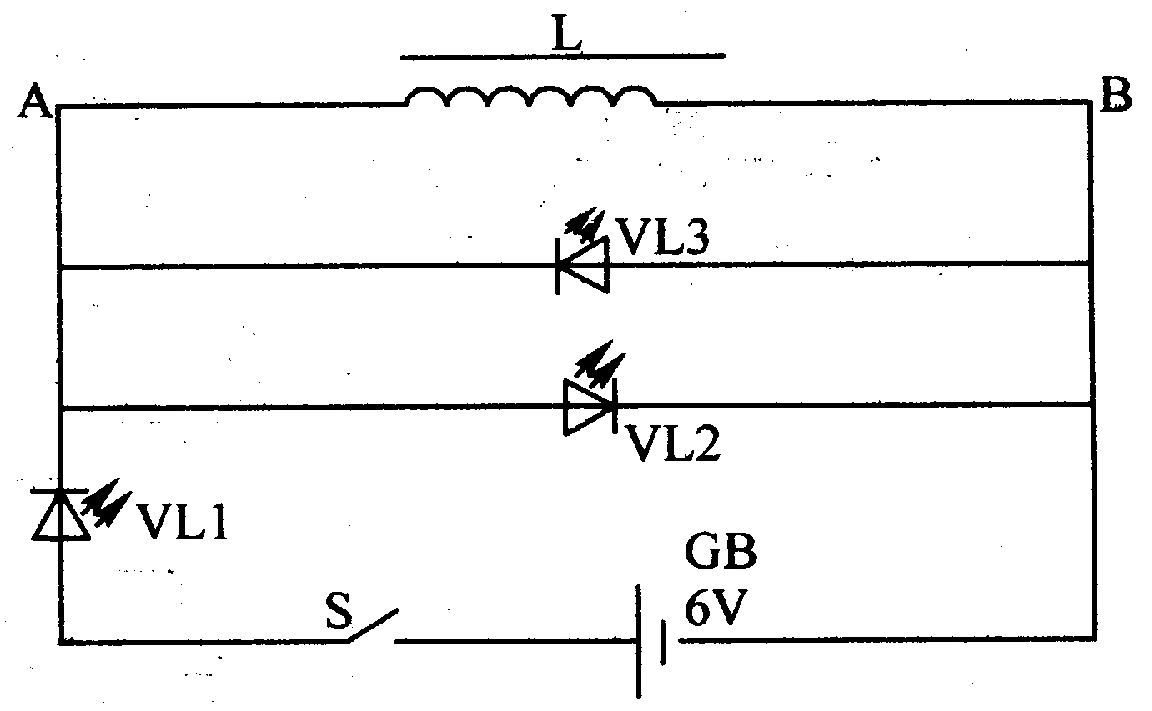

该电磁感应现象演示器电路由电感器L、发光二极管VLl-VL3、电源开关S和电池GB
组成，如图2-13所示。

演示时，接通电源开关S，VLl立即点亮，VL2由闪亮到渐熄，VL3不亮。这一过程说明在S接通后，中产生的了感应电动势，感应电动势阻碍L中的电流增大 (其极性为A端证、B端负)，故VL2亮。随着自感现象的逐渐消失，VL2也随之熄灭 (L的直流内阻很小)。断开S后，VLl立即熄灭，VL3闪亮一下。这一过程说明在S断开时，L中电流减小，并产生电动势，图2-13电磁感应现象演示器电路(一)其极性为A端负，B端正。
元器件选择
VLl-VL3均选用φ5mm高亮度发光二极管。VLl为红色，VL2为绿色，VL3为橙色。
S选用微型拨动式开关。
L可使用150-300W电源变压器的绕组。
GB使用6V叠层电池
