3.2 硬件组成 整个系统工作于3.3V电压下，由电源板提供5V电压，经过LF33稳压到3.3V为系统供电。三个按键分别设置冷冻室、冷藏室温度或人工智能工作方式。温度传感器主要由冷冻室、冷藏室、冷冻室蒸发器盘管、冷藏室蒸发器盘管速冻室、环境温度检测等温度传感器组成。主控器不断采集冷冻室、冷藏室及环境温度，并根据设置值及采集值控制各部件的运行。 3.2.1显示电路 显示电路由四位8段数码管组成，用来显示冰箱内的实际温度、设置温度或故障，接口电路如图9所示，采用动态显示方式驱动。
3.2.2 压缩机、化霜电加热丝、风机、电磁阀控制电路 压缩机控制电路比较简单。由I/O口输出信号，通过8050反相驱动电路去控制继电器，再由继电器控制压缩机的开停。压缩机的开停由相关室的温度决定，每次开机之前必须检测延时保护条件是否满足，才能作出开机决策，其控制电路如图10所示。

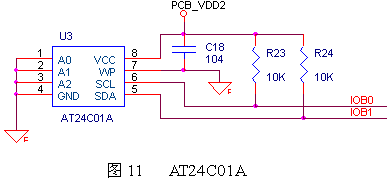

化霜电加热丝控制电路、风机控制电路、电磁阀控制电路结构相似，只是器件参数有所不同，故在一起介绍。 3.2.3 断电记忆功能 系统扩展一块AT24C01A来记忆断电前的工作状态，来电后仍按断电前的设定工作。AT24C01A为I2C总线，利用SPCE061A的IOB口的IOB0、IOB1作为SCL、SDA信号，如图11所示，其中R23、R24为上拉电阻，I2C总线的读写时序由软件控制。
3.2.4 语音提示、报警电路 每次通电开机、改变工作模式、冷冻室超温报警等都会以甜美的声音提示您，以保证操作正确，开机的提示语音还会向您普及一些使用电冰箱的常识。报警电路主要用于冷冻室温度过高时，冷冻温度显示会以一定的频率显示，并用语音提示“冷冻室超温”。此时应检查冰箱门是否关好（请将冰箱门关好）？是否性放入大量较热的食品？冰箱工作一段时间后，冷冻室温度降低，冷冻温度显示停止闪烁，超温报警功能自动消除。 3.3软件设计 本系统软件主要由主流程、功能子程序、中断服务程序组成。 子程序主要由键盘扫描、键码分析、温度采集、传感器检测、人工智慧模块、冷藏室温度采集与控制、冷冻室温度采集与控制、压缩机保护及控制、驱动模块、显示数据计算模块、运行参数存储模块等组成，LED的显示在256Hz的中断程序中完成。主流程如图12所示。
3.3.1 初始化子程序 初始化模块主要完成初始化I/O口、中断、内存单元，并读出AT24C01A相应单元的值进行控制，程序流程如图13。
AT24C01A的0x02单元为标志位：当读出的值为0xFF时，表示初次使用，则自动进入人工智慧控制模式。为0x55时，表明断过电，读出断电前的工作状态。AT24C01A单元分配如下表： 地址 工作状态 地址 工作状态 0x02 标志位 0x08、0x 09 冷冻室设置温度 0x04、0x 05 运行标志 0x0A、0x 0B 冷藏室设置温度 0x06、0x 07 驱动标志 0x11—0x1D 相关时间单元 并且每次存储时将各参数存储在三个不同的单元中（同一参数存储三次），每次上电复位后，将三个单元数据读出比较，采取三中取二的决策方式，如果三次都不同，则进入安全的方式运行。 3.3.2键盘扫描、键码分析 程序扫描到按键，则根据当前运行状态和按键来改变运行标志位，并开始计时，如果连续5秒无按键则将有效设置送相应控制单元。 3.3.3人工智慧模块 通过检测环境温度的高低，自动确定冷冻室和冷藏室设定温度，如果环境温度高，则相应的将冷藏室、冷冻室温度设置高一些；如果环境温度低，则相应的将冷藏室、冷冻室温度设置低一些，以免压缩机长时间运行或不运行。 3.3.4冷冻室（冷藏室）温度采集与控制 通过冷冻室（冷藏室）温度传感器采集冷冻室（冷藏室）温度，将数据致入显示缓冲区，并将实测温度与冷冻室（冷藏室）设置温度值比较，如果实测温度高于设置温度，则置冷冻室（冷藏室）高标志，否则返回。 3.3.5压缩机保护及控制模块 本模块包括三部分：压缩机保护、压缩机控制、压缩机启动/停止子程序。 压缩机保护主要用于压缩机启动，压缩机每次启动前先检查停机时间是否已经延时5分钟。若压缩机已经延时5分钟，压缩机可以立即启动；若压缩机延时未到5分钟，则继续延时到5分钟后，压缩机才可以启动。流程见14。
压缩机控制主要是根据冷冻室、冷藏室温度检测标志、化霜（结束）标志、压缩机允许开机标志来决策压缩机启动、停机运行，并置启动/停机命令标志。 压缩机启动/停止子程序主要根据当前压缩机的运行状态和启动/停机命令标志来控制压缩机运行。 压缩机运行状态 启动/停机命令标志 动作 1 1 返回 0 关压缩机；置关机标志；计时单元1清0； 计时单元2停止计时。 0 1 启动压缩机；置开机标志； 计时单元2开始计时 0 返回 注： 1）计时单元1为压缩机关机延时5分钟计时单元； 计时单元2为压缩机累计运行时间计时单元，用于自动化霜计时。 2）压缩机运行状态： 1-----压缩机已经运行 0---压缩机停机 启动/停机命令标志： 1-----启动命令 0---停机命令 3.3.6驱动模块 驱动模块包括压缩机、电磁阀、风扇和化霜加热丝，程序根据当前运行状态和驱动标志位来确定运行状态。化霜控制及驱动 免责声明: 凡注明来源本网的所有作品，均为本网合法拥有版权或有权使用的作品，欢迎转载，注明出处。非本网作品均来自互联网，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
