电磁无损检测中信号发生器的设计与实现

    关键词：电磁无损检测；信号发生器；直接数字频率合成

电磁无损检测（如涡流）是基于电磁感应原理的无损检测技术。当载有交变电流的检测线圈靠近导体时，由于交变电流在周围空间中会产生交变磁场，因而在被测试件（导体）表面产生趋肤效应并感应出交变电流。通过优化设计可使被测试件表面电流达到均匀分布，从而使周围磁场也达到均匀，而当被测试件表面有缺陷时，电流就会发生畸变，均匀磁场随之发生变化，这样，直接或间接测量出该磁场的变化，就能检测试件的缺陷。虽然人们在电磁无损检测方面已取得了许多进展，但仍有许多不尽人意之处，其中一个重要的因素便是检测系统信号的稳定性，这一点对测量结果会产生严重的影响。因为信号发生电路是整个检测系统的信号源，它的信号频率是否稳定将对整个检测系统的工作起十分关键的作用，信号频率不稳定会给信号的后续处理带来极大的困难，甚至使电磁检测难以进行。为了解决上述问题，笔者应用ＤＤＳ技术设计了一个高稳定性信号发生器。

１ ＤＤＳ的工作原理

直接数字合成（ＤＤＳ－Ｄｉｒｅｃｔ Ｄｉｇｉｔａｌ Ｓｙｎｔｈｅｓｉｚｅｒ）是近几年发展起来的一种新的频率／波形合成技术。该技术具有频率分辨率高、转换速度快、信号纯度高、相位可控、输出信号无电流脉冲叠加、输出可平稳过渡且相位保持连续变化等优点。近年来在通讯、雷达、ＧＰＳ、蜂窝基站、图像处理及ＨＤＴＶ等领域得到了广泛应用。

该技术是根据奈奎斯特取样定理，从连续信号的相位Φ出发，对一个正弦信号进行取样、量化、编码，然后将形成的正弦函数表存入ＲＯＭ／ＲＡＭ中，合成时则通过改变相位累加器的频率控制字来改变相位增量，相位增量不同将导致一个周期内取样点数的不同。因角频率ω＝△φ·△ｔ，故可在取样频率不变的情况下，通过改变相位累加器频率控制字的方法将这种变化的相位／幅值量化为数字信号，然后通过 Ｄ／Ａ变换和低通滤波即可得到相位变化的合成模拟信号频率。
图2
    图１是ＤＤＳ的基本原理框图，它主要由四部分组成，部分为相位累加器，用于决定输出信号频率的范围和；第二部分为正弦函数功能表（波形存储器），用于存储经量化和离散后的正弦函数的幅值；第三部分为Ｄ／Ａ转换，可产生所需的模拟信号；第四部分为低通滤波，用来减少量化噪声、消除波形尖峰。参考频率源是一个高稳定度的晶体振荡器，用以同步 ＤＤＳ中各部件的工作，因此，ＤＤＳ输出的合成信号的频率稳定度和晶体振荡器是一样的。从原理上还可看出，它是用高稳定的固定时钟频率来对所要合成的信号进行相位取样的，单位时间内取样量越大，则合成的频率越低。取样量的大小由可程控的频率设定数据决定。
２ DDS芯片AD7008的结构原理

ＡＤ７００８为单片ＤＤＳ集成芯片，其结构如图２所示。该器件内含３２位相位累加器、正余弦查找表及１０位ＤＡＣ的ＤＤＳ调制器，时钟频率可达２０～５０ＭＨｚ；还内含两个１０位乘法器、２０位ＩＱＭＯＤ寄存器及１２位相位寄存器。除了可合成正弦波外，还可实现调频、调相、调幅及数字解调，同时提供了可与微机接口的并行和串行接口。

    图２中，参考频率ＣＬＯＣＫ为整个合成器的工作频率，输入的频率字保存在频率寄存器０或１中，经３２位相位累加后，再和相移寄存器累加以得到内部ＲＯＭ的地址，然后经过内部ＲＯＭ正弦波形表便可得到相应的幅度值，经过Ｄ／Ａ转换和低通滤波器得到合成的正弦波。

由于ＡＤ７００８的相位累加器为３２位，故２π＝２３２，则△ｐｈａｓｅ必须在０≤△ｐｈａｓｅ≤２３２－１的范围内，每一时钟周期，３２位累加器累加一个相位阶距，输出频率ｆｏｕｔ为：

ｆｏｕｔ＝△ｐｈａｓｅｆｃｌｏｃｋ／２ ３２

式中，ｆｃｌｏｃｋ是参考频率。实际使用中，ｆｏｕｔ的上限取ｆｃｌｏｃｋ的４０％（考虑到相位噪声和杂散信号干扰 ）即△ｐｈａｓｅ上限取０．４×２３２。△ｐｈａｓｅ可通过控制ＦＳＥ-ＬＥＣＴ从ＦＲＥＱ０、ＦＲＥＱ１中选择。尽管ＡＤ７００８包含有３２位相位累加器，但其输出仅为１２位，因此没有必要也不可能用３２位的分辨率。１２位的相位数据经查询可转换成１０位幅度信号。如果不要求调幅，ＩＱ乘法器可以被旁路（ＣＲ２＝０），而将正弦信号幅值直接送往ＤＡＣ电路。通过外电阻Ｒｓｅｔ可对ＤＡＣ满量程输出电流进行调节，公式如下：

Ｉｏｕｔ(ｍＡ)＝６２３３Ｖｒｅｆ(Ｖ)／Ｒｓｅｔ(Ω)
图4
３　软硬件实现

应用ＤＤＳ技术设计的信号发生器的原理框图如图３。它主要由单片机８９Ｃ５２、ＤＤＳ芯片ＡＤ７００８ＡＰ２０、６阶椭圆低通滤波器、乘法型Ｄ／Ａ转换器ＡＤ７５２４、功率放大电路以及正交信号形成电路组成。该信号发生器的工作过程如下：

(１)对ＡＤ７００８芯片初始化，选择总线方式；

(２)通过键盘或上位ＰＣ机的串口输入信号频率和幅值；

(３)用单片机计算并得到频率和幅值的控制字，然后通过ＡＤ７００８的ＭＰＵ接口装入３２位并行寄存器中，并行寄存器中命令数据在装载指令（ＬＯＡＤ）及命令信号 （ＴＣ０～ＴＣ３）的作用下装入相应的寄存器中，ＤＤＳ开始工作。

(４)幅值调整。通过控制ＡＤ７５２４来改变ＡＤ７００８的１０位数模转换器参考电压，以实现输出幅值控制。

    ３．１ ８９Ｃ５２和ＡＤ７００８接口设计

８９Ｃ５２和ＡＤ７００８的接口电路如图４所示。图中８９Ｃ５２的Ｐ０口和ＡＤ７００８的Ｄ０～Ｄ７相连。由于８９Ｃ５２是８位单片机，故ＡＤ７００８的Ｄ８～Ｄ１５接地。同时，Ｐ０．０～Ｐ０．３和ＡＤ７００８的ＴＣ０～ＴＣ３相连。用３－８译码器决定数据传送到数据总线还是传送到控制总线。Ｐ１．０可用来控制ＡＤ７００８的复位。２０ＭＨｚ的有源晶振可为ＡＤ７００８提供时钟。Ｄ／Ａ转换器ＡＤ７５２４和ＡＤ７００８的ＦＳ ＡＤＪ相连，可用于控制满量程输出幅度。由于ＡＤ７００８是电流输出，输出阻抗为５０Ω，因此电路中设计了电流电压转换器，用以实现电流／电压转换。

３．２ 椭圆低通滤波器设计

ＡＤ７００８输出端有一个１０位的Ｄ／Ａ变换器。由于输出的合成信号是阶梯状的，带有很丰富的高次频谱分量，因此必须将它们滤除，以得到频谱纯净的正弦波输出。通常要求滤波器的衰减特性要陡直，延迟时间要短。在常用的巴特沃斯、切比雪夫和椭圆滤波器中，椭圆滤波器以其良好的通带和阻带特性受到偏爱，因此，本系统在设计时采用６阶椭圆低通滤波器。

本设计从直流到５ＭＨｚ处的波纹为０．２５ｄＢ，在５．５ＭＨｚ处衰减为６０ｄＢ，Ｒｓ＝Ｒｌ＝９００Ω，图５是根据椭圆函数低通滤波器的设计方法设计的滤波器电路及Ｍａｔｌａｂ仿真波形。

    ３．３ 正交信号形成电路设计

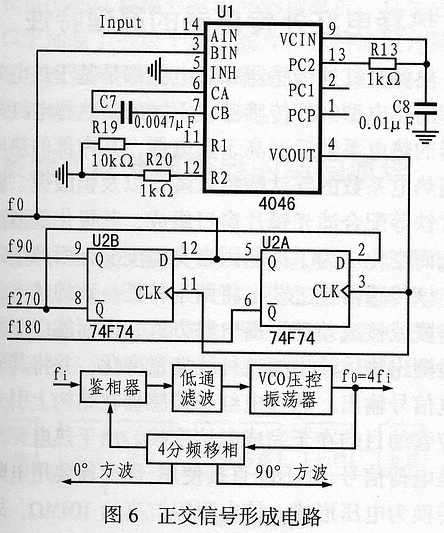

ＡＤ７００８的输出信号一路经功率放大后输出，另一路信号作为参考信号经方波转换电路形成方波。然后通过正交信号形成电路即可获得两个正交的方波信号以作为电磁无损检测信号的参考信号输入。该电路由集成锁相环４０４６和两片７４Ｆ７４组成，其原理图如图６所示。锁相环是一个相位自动跟踪的负反馈系统。鉴相器可将输入和输出反馈信号的相位差转换成脉冲宽度信号，并经低通滤波器平滑后产生直流电压信号去控制压控振荡器，以使输入和输出准确同频同相。

３．４ 软件实现

该系统的软件设计主要由三个部分组成：ＬＣＤ驱动程序、键盘输入处理程序、ＡＤ７００８驱动程序。系统的总体软件流程图如图７所示。
４　结束语

结合ＤＤＳ技术和单片机控制技术设计的信号发生器硬件结构简单，编程控制也比较方便。和传统的模拟信号发生器相比，该信号发生器频率高、相位可控、硬件简单。因此在许多对信号频率稳定性和分辨率要求较高的场合得到广泛的应用。

















------------
