PCB设计指引（2）

5.27 如果印制板上有大面积地线和电源线区（面积超过500平方毫米），应局部开窗口。如图：

5.28 电插印制板的定位孔规定如下，阴影部分不可放元件，手插元件除外，L的范围是50～330mm,H的范围是50～250mm,如果小于50X50则要拼板开模方可电插，如果超过330X250则改为手插板。定位孔需在长边上。

5.29 横插元件（电阻、二极管等）脚间中心，相距必须是7.5mm，10.0mm 及12.5mm。(如非必要，6.0mm亦可利用，但适用于IN4148型之二极管或1/16W电阻上。1/4W电阻由10.0mm开始)铁线脚间中心相距必须是5.0mm，7.5mm，12.5mm，15mm，17.5mm，20mm，22.5mm，25mm。 5.30 电插印制板的阻焊丝印油如下图所示:

5.31 横插元件阻焊油方向: (内向)

5.32 直插元件阻焊油方向: (外向)

5.33 电插元件孔直径: a) 横插元件孔直径为:1.1+0.1/-0.0mm b) 直插元件孔直径为:1.0+0.1/-0.0mm c) 铆钉孔直径 --2.0mm铆钉孔直径=2.25+0.1/-0.0mm --3.0mm铆钉孔直径=3.25+0.1/-0.0mm 5.34 PCB板上的散热孔，直径不可大于3.5MM 5.35 PCB上如果有Φ12或方形12MM以上的孔,必须做一个防止焊锡流出的孔盖,如下图:(孔隙为1.0MM)

5.36 电插印制板横插元件（电阻、二极管）间之距离X如下表：

	1/16W电阻	1/4W电阻	跳线
	X=2.83	X=2.83	X=2.83
	X=2.5	X=2.5	X=2.5
	X=3.0	X=3.2	X=3.0
	X=3.2	X=3.4	X=3.2

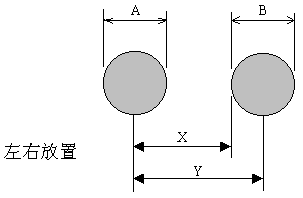

5.37 直插元件只适用于外围尺寸或直径不大于10.5MM之元件。 5.38 直插元件孔之中心相距为2.5MM或5.0MM. 5.39 电插板直插元件间之间隙要符合下图X及Y的要求:

A<9.2	B≤5.0		8.0
A<9.2	5	5.5
9.2	B≤5.0		A/2+3.4
9.2	5	A/2+0.9

A<6.35	3.8
6.35≤A≤10.5	A/2+0.625

5.40 测试焊盘: 测试焊盘以Φ2.0MM为标准，要Φ1.3mm。开模后的测试焊盘不能移动，非不得已事先要与生产部门商量。 5.41 当无维护文件时,PCB板上的保险管、保险电阻、交流220V的滤波电容、变压器等元件位置附近,面丝印上应有 符号及该元件的标称值. 5.42 交流220V电源部分的火线与中线在铜箔安全距离不小于3.0MM，交流220V线中任一PCB线或可触及点距离低压零件及壳体之间距应大于6MM,并且要加上 符号,符号下方应有“HIGH VOLTAGE DANGER”字符，强电与弱电间应用粗的丝印线分开,以警告维修人员该处为高压部分,要小心操作.
