SN65MLVD2 SN65MLVD3 单通道 M-LVDS Type 1／Type 2 接收机

时间：2007-11-21

　　SN65MLVD2 与 SN65MLVD3 均为单通道 M-LVDS 接收机。这些器件完全符合 TIA/EIA-899 (M-LVDS) 标准，且经过优化，能够以高达 250Mbps 的信令速率工作。每个接收机通道均由一个接收启动 (RE) 控制。当 RE 为低电平时，其相应通道启动，而当 RE 为高电平时，则相应通道禁用。

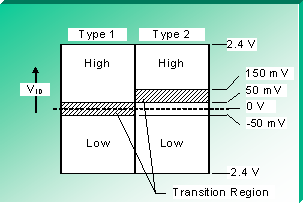

　　M-LVDS 标准可定义两种类型的接收机，分别为 Type 1 与 Type 2。Type 1 接收机 (SN65MLVD2) 的阈值为 0 左右，并具有 25mV 滞后功能，以防止由于输出振荡而导致的输入损耗；Type 2 接收机 (SN65MLVD3) 可利用偏移阀值来执行自动防护任务。接收机输出为压摆率控制，从而能够降低 EMI 以及由大电流突波引起的干扰效应。
　　这些器件的工作温度范围均为 -40°C 至 85°C。

　　背板上的 61.44MHz 速率
    从 M-LVDS
    转换至 LVTTL
     特性
    30Ω 至 55Ω 低电压差分线路接收机的信令速率 (1) 高达 250Mbps；时钟频率高达 125MHz
    SN65MLVD2 Type 1 接收机集成 25mV 输入阀值滞后功能 (Input Threshold Hysteresis)
    SN65MLVD3 Type 2 接收机提供 100mV 偏移阀值，以检测开路与空闲总线状态
    宽泛的接收机输入共模电压范围（-1V 至 3.4V），允许 2V 接地噪声
    更高的 VIT (35mV)
    达到甚至超过针对多点拓扑的 M-LVDS 标准 TIA/EIA-899
    低电源电压下的高输入阻抗
    总线引脚的人体模型 (HBM) ESD 保护超过 9kV
    采用 8 引脚 SON (DRB) 封装，体积比 8 引脚 SOIC 封装缩小了 70％
    应用范围
    通过背板与线缆实现了并行多点数据与时钟传输
    蜂窝基站
    局端交换机
    网络交换机与路由器
    (1) 线路的信令速率为每秒电压转换数，单位为 bps（位每秒）。
