摘 要：介绍集成温度
传感器MAX6610/6611的主要特点、特性以及在镍铬
电池快速充电器中的应用。
关键词：集成温度传感器；MAX6611；充电器；电压比较器
1引言
MAX6610/6611是美信公司2002年推出的一款新型模拟温度传感器。该传感器内部集成了精密的参考电压源(VREF= 4.096V/MAX6611，VREF=2.560V/MAX6610)，其温度系数小，典型值为10ppm/℃；工作电压范围4.5V～5.5V (MAX6611)、3.0V～5.5V(MAX6610)；静态电流小，典型值为150μA，并且自效应小，且有省电关闭控制，在关闭状态时耗电典型值 为0.2μA；测温范围-40℃～+125℃；测温与测温范围有关：25℃时±1.2℃，-10℃～+55℃时±2.4℃，-20℃～+85℃时± 3.7℃(保证在4σ范围内)；灵敏度16mV/℃；非线性误差1℃。
由于该传感器具有上述特点，适用于系统的温度监控、温度补偿、通风系统、家用电器等领域。
2典型应用电路及温度特性
MAX6611为6管脚SOT-23封装，如图1所示。管脚功能为：脚1(VCC)电源正端，接0.1μF旁路电容；脚2、脚6(GND)电源负端， 接地；脚3()关闭控制端，低电平(≤0.5V)有效，高电平(≥0.5V)时正常工作，不用时接VCC；脚4(TEMP)输出与温度成正比的模拟电压； 脚5(REF)为4.096V基准电压输出端，其驱动电流可达1mA，接1nF～1μF的旁路电容
MAX6611输出电压UTEMP与测量温度T的关系为：UTEMP=U0+ST；
式中U0DD0℃时的输出电压，SDD传感器的灵敏度，TDD测量温度。
对应芯片的灵敏席分别为：S=10mV/℃(MAX6610)；S=16mV/℃(MAX6611)。
该芯片输出电压UTEMP与温度T的关系如图3。
在MAX6611的典型应用电路中(图2)，它是由MAX6611及
微控制器μC组成，μC芯片内带有ADC，将MAX6611输出的模拟电压转换为相 应的数字电压，TEMP端直接接μC的ADCIN接口，并将MAX6611的REF端输出的4.096V基准电压输入μC的REFIN端，提供ADC 所需的基准电压。分辨率的高低与ADC的位数有关，若采用8位ADC，分辨率可达1℃，采用10位时分辨率则为0.25℃。
3MAX6611在镍镉电池快速充电器中的应用

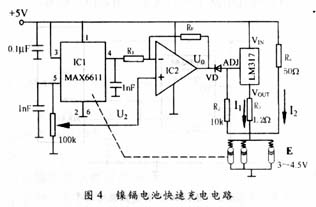

由MAX6611型温度传感器IC1、电压比较器IC2、和LM317型三端可调集成稳压器构成的镍镉电池快速充电器，电路如图4所示。该电路对 3V～4.5V的镍镉电池组进行快速、安全地充电。通常认为，当被充电电池的温度升高5℃时就充到额定容量的80％；此时充电器就改用40mA的小电流继 续给电池充电，这种自动切换方式不仅能节省充电时间，还不会造成过充电现象。
(1)温度传感器MAX6611的4管脚(TEMP)输出与温度成正比的电压信号，与比较器的反相端相连接，MAX6611的5管脚(REF)输出的基准电压经100kΩ
电位器分压后与比较器的同相端相连，UTEMP=1.2V+ST。
(2)三端稳压
集成电路LM317引脚见图4，该芯片的特性为：由Vin端给它提供工作电压以后，便可以保持其+Vout端(2脚)比ADJ端(1脚)的 电压高1.25V。因此，只需用极小的电流来调整ADJ端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。
(3)电压比较器IC2，两路电压UTEMP与U2输入比较器得到输出电压U0，其表达式为：
图4中当电压比较器IC2输出的电压U0为高电平时，VD截止，因为LM317的Vout-ADJ端的内部基准电压E0=1.25V，所以该恒流源的输出电流
I1，所以快速充电时的总充电电流近似等于I1=1A。
当温度升高时(约5℃)，传感器输出电压UTEMP变大，使得电压比较器输出低电平，此时VD导通，LM317的调整端电位UADJ≈0.7V，进而 使+Vout=E0+UADJ=1.25+0.7≈2V，由于R3的下端接电池的正极，因此LM317处于反向偏置状态而不工作。此时靠流经电阻R4上的 电流I2给电池充电。
例如：R1=100k，RF=10M时，在室温T=25℃时，UTEMP=1.6V，调节100k电位计使U2=1.65V，
则U0=6.65V为高电平，VD截止；
在充电过程中温度升高（T=30℃时），UTEMP=1.68V，则U0=-1.35V为低电平，VD导通。则电路用弱电流给电池充电。
