基于DSP的蓄电池充放电装置的设计

摘 要：介绍了一种利用TMS320LF2407来进行全数字控制，采用Buck—Boost双象限电路作为充放电主电路的蓄电池充放电装置。采用了涓流充电、恒流充电、恒压充电的三级充电模式，非同步采样方法，带滞环的PI调节器。样机试验结果表明控制方法可行，充放电高。
关键词：蓄电池；充电；放电；DSP；Buck-B00st；数字控制
0 引言
      蓄电池作为储能电源已广泛用于各个行业中。蓄电池充电装置大多采用两级充电模式，同步采样方法，用不带滞环的PI调节器进行PI调节。对于深度放电的蓄电池，为保证正常的使用寿命，在一般的充电程序前必须增加涓流充电过程。同步采样方法存在开关管动作引起的电压和电流尖峰，从而导致系统运行不稳定。本装置采用非同步采样方法，保证了电压电流的采样值更准确，系统更加稳定。为了减少蓄电池充放电系统稳态时的噪声，提高动态响应，引入滞环PI调节器，相对于不带滞环的PI调节器，控制过程相对更为简单并且提高了系统的稳定性。本文以12V，100A·h铅酸蓄电池为例，介绍了全数字控制蓄电池充放电电路和控制方法。

1 系统主电路

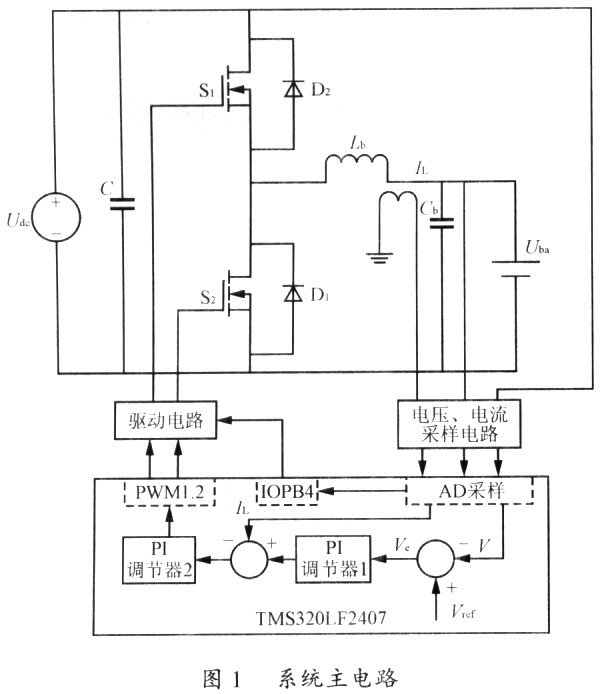

      蓄电池充放电的Buck—Boost主电路和TMS320LF2407控制目标板示于图1。该电路的电流可双向流动：当电流由Udc流向Uba时，S1和D1轮番工作(S2和D2阻断)，蓄电池充电；当电流由Uba流向Ude时，S2和D2轮番工作(S1和D1阻断)蓄电池放电，此时Ude变成负载。用传感器对Ude、Uba和IL进行采样送入DSP中，进行AD转换。当程序判断电路工作正常时送出电路启动信号IOPB4。在这之前电路则处于关闭的不工作状态。

2 系统控制原理
2．1控制方法简介
      如图1所示，由传感器送来的Udc、Uba和IL三路采样信号经过DSP内部的AD模块转换。通过比较Ude和Uba电压的大小判断电路工作于充电状态还是放电状态。当Ude>Uba时，电路工作于Buck(蓄电池充电)模式。根据Uba的大小判断蓄电池工作于涓流充电、恒流充电还是恒压充电方式。12V的蓄电池实际上是由6个单体蓄电池串联而成，因此，UbaL=1．75 V×6=10．5 V；Uba_H=2．25×6=13．5V。当蓄电池电压过低，低于Uba_l,时，为了延长蓄电池寿命采用小电流对蓄电池充电，充电电流为，ILL=O．0l C。当蓄电池电压升高到UbaL时转为恒流充电，充电电流为，IL_H=O．1 C。当蓄电池电压升高到Uba_H时(13．5V)，转为恒压充电，充电电压为13．5V，此时充电电流应该继续减小。这里对于12V，100A．h的蓄电池来说。C=100A。当Udc<Uba时，电路工作于Boost(蓄电池放电)模式。

2．2 三级充电模式
      传统蓄电池大多采用两级充电模式，这种充电模式对于深度放电的蓄电池来说(蓄电池单体电压低于1．75V)是不够的。本装置在恒流、恒压充电模式之前增加了涓流充电模式，如图2所示。涓流充电模式对深度放电的蓄电池来说是必不可少的。

2.3 非同步采样方法
      同步采样方法是在开关管开始工作时进行电压、电流采样，因为开关管动作会引起电压、电流尖峰，采样的数值就有很大偏差，造成系统不稳定，因此，采用非同步采样方法控制更高。如图3所示，本装置的PWM开关频率为20kHz，通过在周期中断程序中延时5μs，就可以避免开关管动作对采样值产生影响，实现非同步采样。

2.4带滞环的PI调节器
      DC／DC变换器的动态和稳态调节目标不同。动态时要求系统响应快，超调量小，此时要求调节器能有效控制系统振荡，快速进入稳定状态。稳态时要求系统稳定性好，稳定范围宽。针对这两种状态，对蓄电池充放电的PI调节实行滞环调节。

式中：f[e(k)]为PI调节函数。

      当输出误差e(k)的比较小时，采用滞环两点控制；当e(k)在滞环外时(误差的较大时)采用PI调节。这样就可以既快速又平稳地调节蓄电池充放电了。

3 软件设计
      采用DSP的通用定时器T1、T2分别产生PWM，、PWM2输出，控制S1、S2的开通和关断，选择连续增计数模式，产生PWM步骤如下：
    1)根据载波周期设置TxPR；
    2)设置TxCON寄存器以确定计数模式和时钟源，并启动PWM输出操作；
    3)将对应于PWM脉冲的在线计算宽度(占空比)的值加载到TxCMPR寄存器中。
      控制主程序通过比较电路两端电压Uba和Uda大小来判断蓄电池的工作方式。图4是蓄电池充电程序流程图，通过比较蓄电池电压的大小来选择充电模式。每种充电模式都包含一个滞环PI调节。图5是蓄电池放电程序流程图。图6是系统中断程序流程图，当处于蓄电池充电模式时x=1，程序返回重新比较蓄电池电压，判断充电方式，处于放电模式时x=2，程序返回重新进行PI调节。

4 试验结果
      采用图1的Buc-k．Boost电路，用DSPTMS320LF2407来控制的蓄电池充放电装置，采用20kHz的采样频率。如图7所示，分别为蓄电池工作于涓流充电、恒流充电、恒压充电和放电的电压、电流波形。

5 结语
      采用电流双向流动的Buck-Boost电路和16位DSP实现蓄电池充放电功能，增加了蓄电池脉冲充电模式，采用非同步采样法，运用滞环PI调节，延长了蓄电池寿命，提高了系统的控制和稳定度，提高了蓄电池的充电和供电质量。
