工业用电子点火器

出处:fang355时间:2008-09-15
    本例介绍的工业用电子点火器,具有点火能量高、制作成本低等特点,可用于工业油炉及化工、石油等领域燃烧燃油或燃气时的起动点火。
    电路工作原理

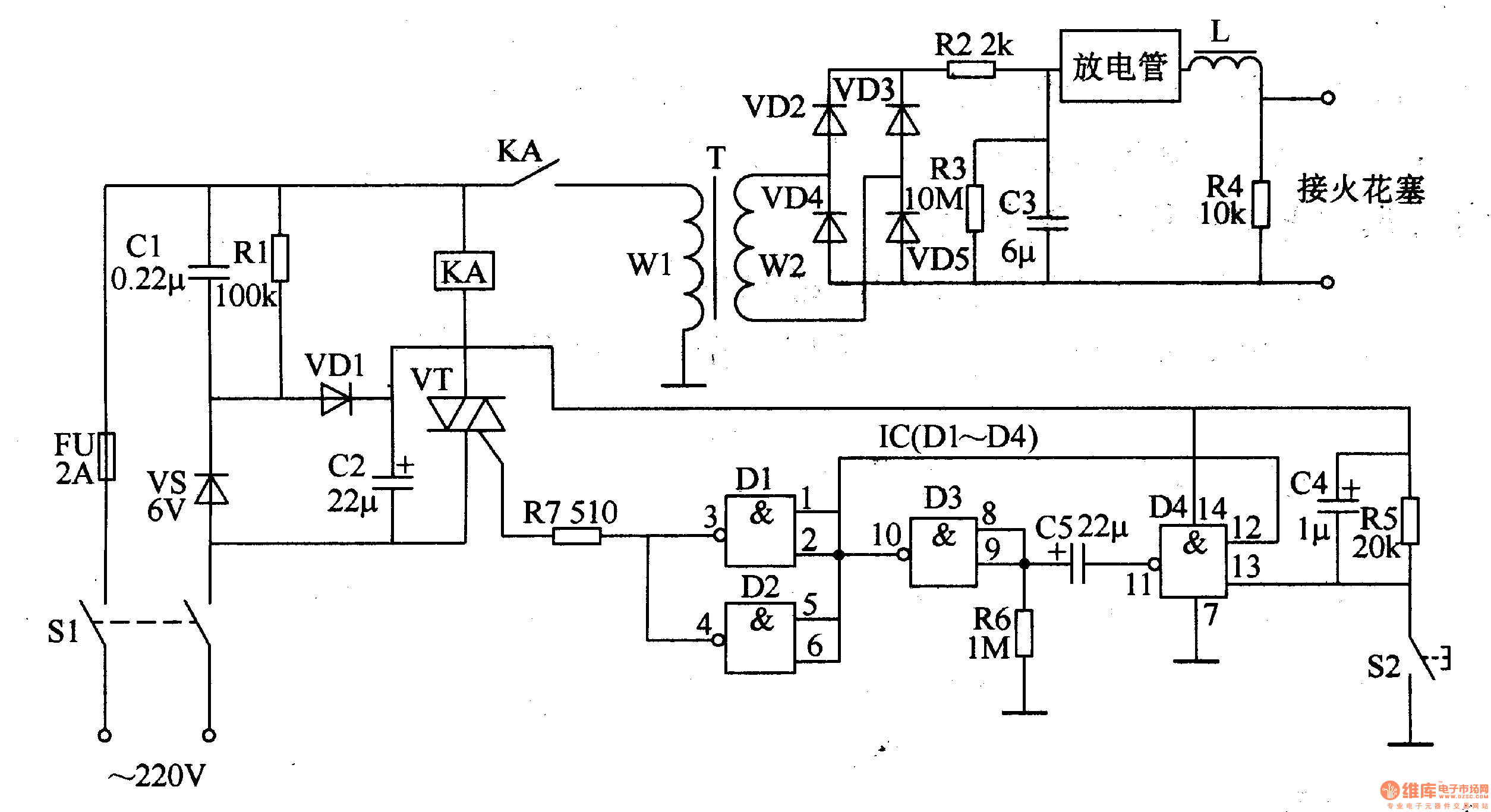

    该工业用电子点火器电路由电源电路、起动点火控制电路和升压点火电路组成,如图8-149所示。

    电源电路由电源开关Sl、熔断器FU、降压电容器Cl、泄放电阻器Rl、整流二极管VDl、稳压二极管VS和滤波电容器C2组成。
    起动点火控制电路由点火控制按钮S2、电阻器R5-R7、与非门集成电路IC(D1-D4)、晶闸管VT、中间继电器KA和电容器C4、C5组成。
    升压点火电路由升压变压器T、整流二极管VD2-VD5、电容器C3、电阻器R2-R4、放电管、电感器L和火花塞组成。
    接通电源开关Sl,交流220V电压经Cl降压、VS稳压、VS稳压、VD1整流及C2滤波后,为IC提供6V直流工作电压。
  按下点火控制按钮S2时,C5开始充电,与非门D3输出傀电平,Dl和D2输出高电平,使VT受触发导通,KA通电吸合,其常开触头接通升压点火电路的工作电源。交流220V电压经T升压、VD2-VD5整流后,通过R2对C3充电。当C3两端电压达到放电管的击穿电压时,放电管击穿,C3上所储存的电能经放电管和电感线圈L加至火花塞上,通过火花塞产生放电火花,将燃油或燃气点燃。
  当C5充满电(约12s)时,与非门D3输出高电平,Dl和D2输出低电平,VT在交流电过零时截止,KA释放,将升压点火电路的工作电源切断。
  元器件选择
  Rl、R3、R5-R7均选用1/4W的金属膜电阻器;R2选用5OW的线绕电阻器;R4选用lOW的线绕电阻器。
  Cl选用耐压值为630V的CBB电容器;C2和C4、C5均选用耐压值为16V的铝电解电容器;C3选用耐压值为3kV的高压油浸纸介电容器。
  VDl选用1N4007型硅整流二极管;VD2-VD5选用2CL55C或2DL56型3kV整流桥堆,也可用3R1N4007串联后代替。
  VS选用1N4735(1W、6.2V)型稳压二极管。
  VT选用lA、400V的双向晶闸管。
  IC选用CD401l或CC401l、MCl4011型四与非门集成电路。
  T使用截面积为4Ommx2Omm的U形铁心和高强度漆包线制作:Wl绕组用φ0.72mm的漆包线绕800匝左右,WZ绕组用φ0.25mm的漆包线绕8000匝。
  L使用φ1.6mm的漆包线在φ10mmxI2O的中波磁棒上绕230匝制成。
  放电管选用R-l2型真空放电管。
  KA选用线圈电压为交流220V的中间继电器。
  S1选用SA、220V的双极开关;S2选用小型动合按钮。
