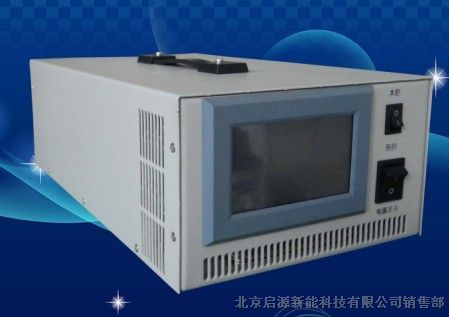

马弗炉电源

马弗炉电源采用先进的全桥移相软开关技术，包括主电路（强电）和控制系统（弱电）两大部分。主电路由输入控制电路、全桥软开关隔离变换、二次整流等部分组成。控制系统由CPU控制板、全桥变换控制板、信号采集等部分组成。

QYCI80V100A-I型高频开关电源简单的工作原理如下：

l 输入交流经过缓冲、整流、滤波电路进入到逆变器直流母线；

l IGBT在控制电路产生的PWM波形控制下，将母线直流电逆变为20kHz的方波交流电；

l 高频变压器绝缘降压传递功率；

l 变压器次级经过输出整流滤波电路，输出符合设定要求的直流电压和电流；

1.2 马弗炉电源主要技术指标

1. 额定输入电压：三相AC380V±15% 50Hz/60Hz

2. 最大输出电压：85VDC

3. 输出辅源交流电压：单相AC210V±15% 50Hz/60Hz 40VA

4. 最大输出电流：110ADC

5. 最大输出功率：8KW

6. 控制精度：≤±0.5％

7. 控制信号：0—5V

8. 输出纹波系数：≤0.5%

9. 工作效率：≥80%

10. 工作温度：-20℃～+50℃

11. 工作湿度：≤90% 防结露

12. 工作时间：连续运行

13. 保护功能：短路、缺相、过流、过压、欠压

14. 冷却方式：风冷

15. 安装方式：螺栓固定

16. 防护等级：IP33

1.3马弗炉电源 外形结构参数

l 电源箱尺寸：283mmX450mmX230mm(宽X深X高)

l 机箱安装孔距：200X430mm，4XM6螺丝固定

l 重量：20 Kg

l 材料：电源机壳用材料为Q235

l 涂覆：符合GB/T3181-2008规定的7035
