32路视频光端机

HX系列单路数字视音频/数据/以太网光端机是将1路双向广播级数字视频、1~2路双向高保真音频、1~4路双向异步数据和1路10/100M自适应Ethernet数据在1根光纤上的实时无失真、高质量传输。HX系列视频光端机采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等致命缺点。HX系列数字光端机已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区等诸多领域。

本产品现场开通时支持即插即用；可灵活设置数据接口类型；现场接线方便，不需要任何专用工具；具有电源、链路和视频指示和视频增益调整功能；可选独立台式安装和机架安装两种结构形式。
　

产品特点:

◆ 工业级设计，全表面贴装技术
◆ 电路精心设计，采用全硬件方案，保证设备的可靠性，基本上不采用专用芯片，生产不受采购影响
◆ 全数字光纤传输平台
◆ 现场开通免调试
◆ 自主知识产权大规模专用集成电路核心
◆ PAL、NTSC、SECAM全制式兼容
◆ 无模拟调频、调相、调幅光端机的交调干扰
◆ 4阶滤波
◆ 全数字无压缩、无损伤广播级传输
◆ 高速10/100M Ethernet通道
◆ 全速异步数据通道
◆ 同平台多业务灵活配置
◆ 电源、链路、视频动态指示
◆ 先进自适应技术自动兼容PAL、NTSC、SECAM视频制式
◆ 专用ASIC设计
◆ 最大100Km传输距离
◆ 电源可以选择交直流220V、直流-48V、+24V、+12V、+5V
◆ 直流不分正负极，安装维护简单
◆ 网管接口采用SNMP
◆ 壁挂式、19英寸1U机架式或4U插卡式
◆ 支持用户定制及OEM方式
　

应用场合：

◆ 智能交通系统（ITS）
◆ 高速公路视频监控系统
◆ 收费站视频监控系统
◆ 闭路电视工业监视
◆ 电视节目交换传输
◆ 高保真视频会议系统
◆ 安防系统
　

技术参数:

◆ 视频接口 1路
    ◇ 视频输入/输出阻抗： BNC 75Ω非平衡接口
    ◇ 视频输入/输出电压：典型峰-峰值1Vрр，最大1.5 Vрр
    ◇ 信号制式： PAL/NTSC/SECAM
    ◇ 视频带宽： 8MHZ
    ◇ 视频数码位宽： 8/10/12比特
    ◇ 微分增益： <1%
    ◇ 微分相位： <0.6°
    ◇ 场倾斜： <0.5%
    ◇ 色亮度延时差： 10ns
    ◇ 色亮度增益差： ±10%
    ◇加权信噪比： 66dB
◆ 数据接口（支持1-4路异步RS-232/485/422数据）
    ◇ 物理接口工业标准接线端子
    ◇ 工作模式全双工/半双工
    ◇ 接口类型： RS-232/485/422，Manchester
    ◇ RS232速率 0-115.2Kbps
    ◇ RS-422/485速率 0-115.2Kbps
    ◇ RS-422/485距离 0-1200米
    ◇ RS-422/485协议透明支持任意RS-485/422协议
    ◇ 误码率 <10-9
    ◇ 光纤接口
    ◇ 物理接口 FC/PC、ST/PC
    ◇ 光纤种类单模/多模光纤，单纤
    ◇ 传输距离多模0-2km，单模：0-25km，0-60km，0-100km
◆ 音频接口（支持1-4路可选，支持双向音频）
    ◇ 音频输入/输出阻抗 600Ω平衡/非平衡接口，工业标准接线端子
    ◇ 音频输入/输出电平 2Vp-p
    ◇ 频率响应 10HZ-20KHZ
    ◇ 音频数码位宽 24比特
    ◇ 加权信噪比 80dB
    ◇ 总谐波失真 0.1%
◆ 以太网接口
    ◇ 物理接口屏蔽超5类RJ-45座
    ◇ 支持协议 IEEE 802.3/802.3u/802.1q VLAN
    ◇ 工作方式 IEEE 802.3x全双工流控和Back-Pressure半双工流控
◆ 工作环境
    ◇ 工作温度 -30℃~+75℃
    ◇ 储存温度： -45℃~+85℃
    ◇ 湿度 0～95%不结凝
    ◇ 输入电压交直流220V、直流-48V、+24V、+12V、+5V可选
    ◇ 功耗 ≤5W(单端)
    ◇ 外形尺寸 482.6X 260X 25.4mm

产品型号说明:

每台产品完整的型号表示例如：HX-1VZIDF1AZ

◆型号元	HX表示生产企业汉信
◆第一位	表示视频信号路数
◆第二位	V表示视频
◆第三位	Z代表视频正向，F代表视频反向，S代表视频双向
◆第四位	表示数据通道路数
◆第五位	D表示数据信号
◆第六位	Z代表数据正向，F代表数据反向，S代表数据双向
◆第七位	音频通道
◆第八位	A表示音频
◆第九位	Z为音颇正向，F为音颇反向，D为音颇双向

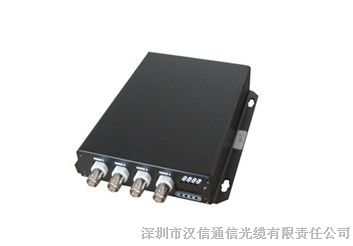

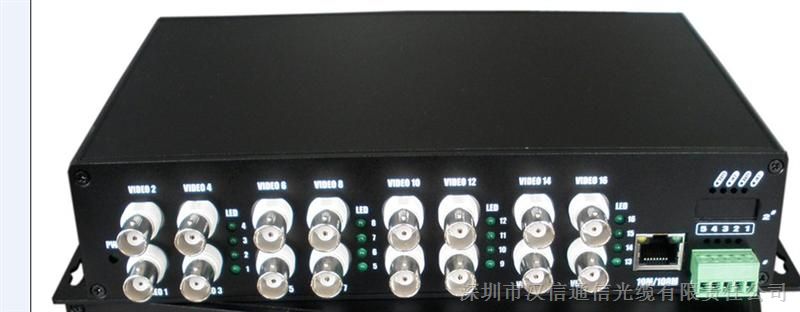

查看实图:

典型应用:

型号/规格

HX-4VZ

品牌/商标

汉信

规格

1-144路视频光端机
