供应汉信层绞式室外铠装光缆GYTS

地区:广东 深圳
认证:

深圳市汉信通信光缆有限责任公司

普通会员

全部产品 进入商铺

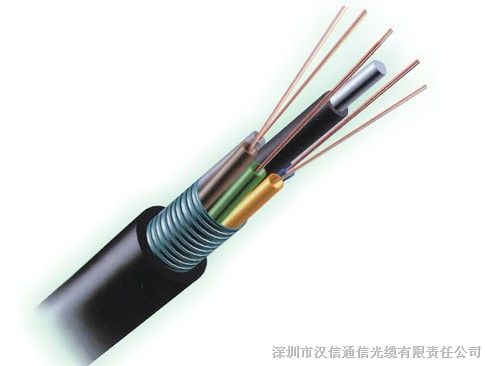

  层绞式光缆 GYTS 2-432芯

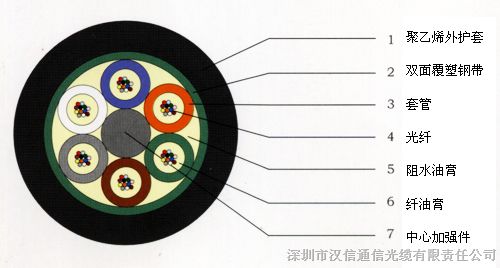

结构图

产品描述
●  松套管保护一次涂覆光纤
●  松套管绞合在加强件的周围
●  加强件在光缆的中心
产品特点
●  采用“SZ”双向层绞技术
●  逐道工序阻水油膏填充,全截面阻水
●  钢(铝)带搭边粘结可靠,强度高,扭转不开裂
●  光纤余长控制稳定
●  成缆后,光纤的附加衰减近乎于零,色散值无变化
●  环境性能优良,适用温度区间为-10℃~+70℃
●  适合于架空、管道、直埋等敷设方式
适用敷设方式
●  架空、管道
结构特征
●  金属中心加强件(磷化钢丝)
●
双面覆塑皱纹钢带-聚乙烯粘结外护套
性能特点
●  钢带铠装,抗压扁性能优良
●  具有一定防弹能力
适用范围
●  长途通信、局间通信
●  尤其适用于抗侧压力要求较高的场合,如架空方式
技术参数
光缆芯数 光缆外径
(MM)
光缆重量
(Kg/KM)
最小弯曲半径 允许张力(N) 允许侧压力(N/100MM)
静态 动态 短期 长期 短期 长期
2-30 9.8 115 10




20




1500 600 1000 300
32-36 10.6 140 1500 600 1000 300
38-60 11.0 140 1500 600 1000 300
62-72 11.6 165 1500 600 1000 300
74-96 13.2 205 1500 600 1000 300
98-120 14.7 245 1500 600 1000 300
122-144 16.1 285 1500 600 1000 300
146-216 16.6 300 1500 600 1000 300
218-240 19.8 395 1500 600 1000 300
242-288 22.0 470 1500 600 1000 300
290-432 22.4 495 1500 600 1000 300
