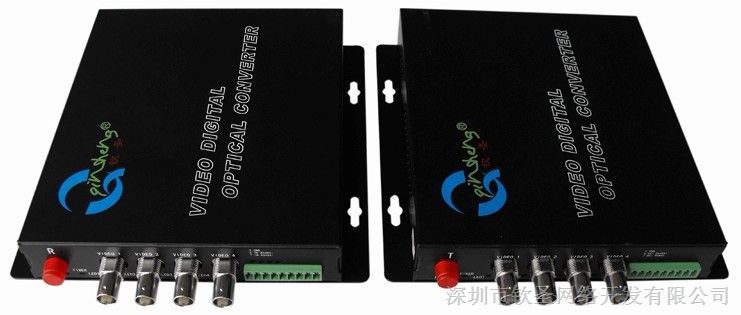

视频光端机通过一芯光纤传输视频、1路反向控制数据,以及选配音频、数据、以太网、电话、开关信号等业务;
产品使用简单,现场开通时支持即插即用,不需要进行任何光电调整;现场接线方便,不需要任何*工具;具有电源、
光路和数据环路指示;可选*桌面式安装和模块式机架密集安装两种结构形式。
应用场合:
智能交通系统(ITS) 社会治安监控 *公路视频监控系统 收费站视频监控系统 高*视频会议系统 闭路电视工业* 校园监控 安*系统
特征:
工业级设计,SMT工艺 622Mbit/s全数字光纤传输平台 自主知识产权大规模*集成电路* PAL、NTSC、SECAM全制式兼容 广播级视频 电源、链路、视频动态指示 现场开通免调试 自恢复保险 19英寸3U子架兼容小型结构.
技术规格:
光纤接口参数(单纤/双纤)
波 长: 单模1310nm/1550nm;
多模850nm/1310nm
光纤芯数: 收发双芯,收发单芯
发送功率: -9dBm/-5dBm
传输长度: 0-50公里/100公里
接收灵敏度: *-36dBm
连 接 器: SC/FC/ST
特点:可根据用户需求*为不同的接口类型。
视频接口参数(BNC接口)
信号制式: PAL/NTSC/SECAM
标称输入输出电平: 1VP-P
标称输入输出阻*: 75Ω
每通道带宽: 8MHz
抽样频率: 13.5MHz / 16MHz
光线路带宽: 108Mbps/ 160MHz
异步数据接口参数(RJ45/接线端子)
速 率: 300~115.2 kbps自适应
RS485:0~19.2kbps
RS422:0~19.2kbps
接口特性: 满足ITU-T V.24标准
连 接 器: 接线端子或RJ45
连接方式: DCE
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。
