开关量转串口采集模块选型八大要点:
宽温度适应:为避免自然环境气候影响设备稳定性,支持宽温度适应,-40℃~85℃温度范围内可持续稳定工作。
开关量转串口采集模块的宽电压工作:为应对电压不稳的情况,支持宽电压工作,9V-24V电压范围内正常工作。
端口保护:康耐德开关量转串口采集模块支持全端口过流、过压保护,即使不小心将线接反、接错、甚至端口被短接,*会烧坏设备。
*雷保护:为*感应雷沿导线串入系统引起设备损坏,康耐德开关量转串口采集模块串口内置1.5KV电磁隔离保护,600W*雷保护。
采集精度:开关量转串口采集模块用于大量模拟量采集,因此*须考虑采集精度,支持*24位采集。
开关量转串口采集模块的采集范围:采集范围包含0-20mA/4-20mA电流模拟量、0-5V/0-10V电压模拟量、干接点输入等。
开关量转串口采集模块的拓展性与兼容性:支持标准的Modbus RTU协议与组态软件相连(网络型支持Modbus TCP协议)、支持网络型的RS485接口实现16级扩展其它IO模块,**接入以太网。

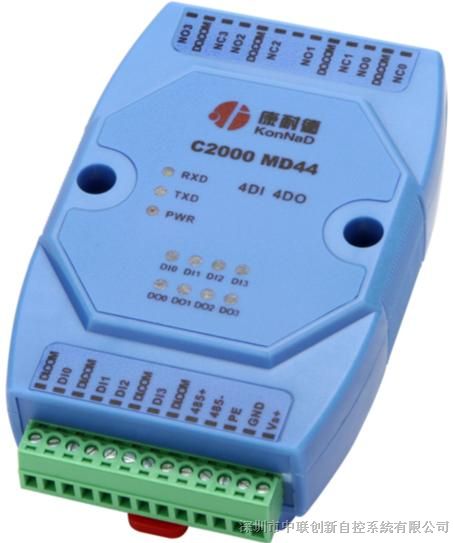

C2000 MD44为4路数字量输入(DI)和4路数字量输出(DO)采集设备,DO可以输出常开(*)、常闭(NC)两种状态。采用标准的Modbus RTU通讯协议,可以通过RS485总线进行远程DI数据采集传输。
本产品具有良好的扩展性能,使用方便。还可以通过方便、灵活的级联方式,灵活地通过M244,M244-A,M281,M281-A,M2IA,M2VA等具有联网功能的采集设备*实现以太网接入,并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点:
→4路数字量输入;
→4路数字量输出;
→I/O与系统*隔离;
→采用Modbus RTU通讯协议;
→RS485通讯接口提供光电隔离及每线600W浪涌保护;
→电源具有良好的过流过压、*反接保护功能;
→丰富的指示灯,*查看状态,及时排查故障;
→安装方便。
数字量输入接口 |
DI |
4路干接点输入 |
DI保护 |
过压小于60V ,过流小于100mA |
|
数字量输出接口 |
DO |
4路C型继电器 |
DO触点容量 |
2A/30VDC 1A/125VAC |
|
DO有保护 |
*雷600W, 过压小于60V,过流小于500mA |
|
串口通信参数 |
接口类型 |
RS485 |
波特率 |
1200~115200bps |
|
数据位 |
8 |
|
奇偶校验 |
None |
|
停止位 |
1 |
|
流量控制 |
None |
|
通讯协议 |
Modbus Rtu |
|
串口保护 |
串口*D保护 |
1.5KV |
串口*雷 |
600W |
|
串口过流,过压 |
小于240V,小于80mA |
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
电流 |
200mA@12VDC |
|
功耗 |
小于2W |
|
浪涌保护 |
1.5kW |
|
电源过压,过流 |
60V,500mA |
|
工作环境 |
工作温度、湿度 |
-25~85℃,5~95%RH,不凝露 |
储存温度、湿度 |
-60~125℃,5~95%RH,不凝露 |
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
保修 |
5年质保 |
C2000 MD44
康耐德
