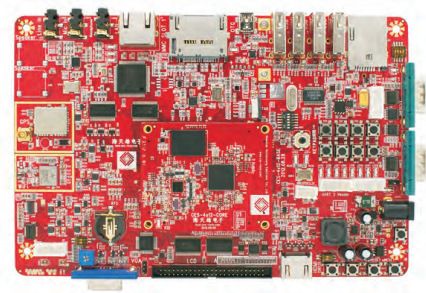

4412开发板 三星四核发开发板 主频1.4GHZ

     C*-4412P开发平台

2.2  硬件参数

                                        *板

                Samsung Exynos 4412，Cortex-A9 四核，主频为1.4GHz

 CPU

                双通道LPDDR2 (1066Mbps)，速度是Tegra3的两倍

 INAND          8GB iNAND，SanDisk

 PMIC           选用Samsung公司的S5M8767A，具有9路DC/DC和28路LDO输出电源，智能化、低功耗化

 精密接口           选用Molex公司的0.635mm贴片插座，稳定*，引出*CPU信号，可扩展性高

                                        扩展板

 3G             目前用中兴模块，可实现上网，收发短信等

 WiFi           支持802.11b/g/n制式

 GPS            目前灵敏度*高，追踪灵敏度*-165dBm，捕获为-148dBm

 CMOS Camera接口  2路，支持2M/5M像素的摄像头

 U*2.0 HS OTG  1路OTG 2.0

 U* HOST(HUB)2.0 2路HSIC信号，4个U* HOST接口，接各种U*设备(如键盘、鼠标、BT等)

 SD/HSMMC       4路SDIO 口，用于iNAND、MMC/SD、WiFi等

 UART 接口        4路UART 口，波特率*115200bps，用于接GPS、打印调试信息等

 MIPI接口         MIPI显示接口

 HDMI接口         HDMI 1.4(支持1080P/60Hz)

 LCD液晶显示

                标配7寸液晶显示触摸屏(像素800*480)

 触摸屏

 VGA显示          1路标准VGA输出接口，支持各种VGA液晶显示器

 LVDS显示         LVDS接口(4组差分信号)

 以太网口           1路10M/100M有线接口

 音频             IIS信号，选用Wolf公司的WM8994，立体声输入/输出

 数字音频输出接口  1路 S/PDIF 5.1 Channel Audio I/F，可以传输PCM流和Dolby Di*al、dts这类环绕声压缩音频信号

 扫描键盘           8*8扫描键盘，可扩展

 功能按键           包括电源按键，复位按键，中断按键等

 LED灯           8个GPIO控制的LED灯

 JTAG           JTAG接口

 I2C            EEPROM

 电子罗盘           3-Axis Magnetoresistive Sensors，1*it ADC，I2C接口

 加速度            &plu*n;2g to &plu*n;16g，I2C接口

 陀螺仪            16bit ADC，I2C接口

 电池             供RTC使用，圆形锂电池(3V)

 外接电源           12V/2A直流供电，带电源开关和指示灯

 *板接口插座        选用Molex公司的0.635mm贴片插座，稳定*，整体高度大幅降低

 扩展接口           引出用户需要的信号，包括总线、中断、I/O等

3、软件资源

3.1　 Google Android4.0.4 ICS驱动支持

                              Google Android4.0.4 ICS 操作系统

 Linux 内核        Linux3.0.15

 系统引导程序         U-boot  2010.12

 串口调试工具          DNW 1.01

 交叉编译工具         Arm-2009q3(gcc 4.4.1)

 文件系统格式          RAMDISK, Ext4

 GUI             Google  Android 4.0.4 ICS

                                      软件功能支持

 支持3D图形显像（Mali-400 MP）

 支持1080P视频播放

 支持Flash player V11 网页Flash播放

 支持HDMI1.4高清数字输出，支持1080P/60Hz

 支持Mp3、Mp4、RMVB等格式的音视频播放

 支持腾讯QQ、Sk*e等即时通信软件

 支持常见的Android游戏

 支持Google Android 4.0.4 ICS其他功能

                                        设备驱动

 3G 模组驱动         支持拨号、短信、上网等功能

 无线WIFI模块        支持802.11b/g/n

 无线蓝牙模块          支持蓝牙通信

 GPS模块           支持SIF Ⅲ*定位

 Camera模块        支持200万像素CMOS Camera驱动，支持预览、拍照、录像功能

 网口模块            10M/100M自适应网口驱动，支持以太网功能

 HDMI显示          支持HDMI输出，同时支持图像和声音

 Audio驱动         支持音频播放功能

 LCD显示           默认支持7寸(800*480)，*大可支持1080*1024

 TOUCH驱动         默认支持电阻式触摸驱动

 VGA驱动           默认支持分辨率1024*768

 I2C驱动          Audio 、Camera、HDMI、PMIC*I2C驱动来通信

 U* HOST驱动      支持HOST功能，支持U* 鼠标，U*键盘，U盘，U*蓝牙等

 U* OTG驱动       支持device功能，支持ADB和MTP

 Ke*ad 驱动       8*8扫描按键驱动,实现特定功能按键

 SD/HSMMC驱动  支持*SD/MMC卡，也支持SDIO

 MFC驱动           Multi-Format Video Codec

 UART驱动          串口通信

 JPEG 驱动         JPEG CODEC

2D驱动              2D硬件加速

3D驱动              3D硬件加速（Mali-400 Mp）

                                             Android应用

Adobe Flashplayer  网页Flash播放软件

Mediaplayer       视频播放器

min3dSampleProject 3D图形加速测试

SerialPort         串口通信工具

rockplayer        RMV*式视频播放器

OI File Manager   文件浏览器

Angry Birds       Android 游戏

MobileQQ_Android_2.0 Android QQ

4、产品配置

                                   包装清单

   序号                                名称                                 数量

    1       C*-4412P开发平台*板（标配）                                        1块

    2       C*-4412P开发平台扩展板,板载WiFi,GPS模块（标配）                           1块

    3       C*-4412P开发平台用户光盘（标配）                                       1套

    4       TFT LCD液晶显示屏，7寸数字液晶平台，带电阻触摸屏（标配）                            1块

    5       TFT LCD液晶显示屏，7寸数字液晶平台，带多点电容触摸屏（选配）                          1块

    6       串口线：两边都是母头，直连串口线（标配）                                        1条

    7       网线(交叉网线) （标配）                                               1条

    8       U*线（标配）                                                    1条

    9       12V直流电源（标配）                                                 1个

   10       SD 卡（标配）                                                    1块

   11       触摸笔（标配）                                                     1支

   12       200万像素摄像头（选配）                                               1个

   13       蓝牙模组 (选配)                                                   1个

   14       3G模块（选配）                                                    1个

   15       *包装箱（标配）                                                   1个
