直流<font color=red>电源</font>柜

地区:浙江
认证:

乐清市琪德电气有限公司

普通会员

全部产品 进入商铺

1.直流屏含义及作用:  直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏,简称直流屏,通用型号为GZDW,而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及*缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

  直流屏是一种*的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化,采用单板结构(All in one),内含*缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机*信号等功能。主机配置大液晶触摸屏,各种运行状态和参数均以汉字显示,整体设计方便简洁,人机界面友好,*合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能,并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数,还可通过该接口设定和修改运行状态及定值,满足电力自动化和电力系统无人值守变电站的要求;配有标准RS232/485串行接口和以太网接口,可方便纳入电站自动化系统。

  直流屏的组成:

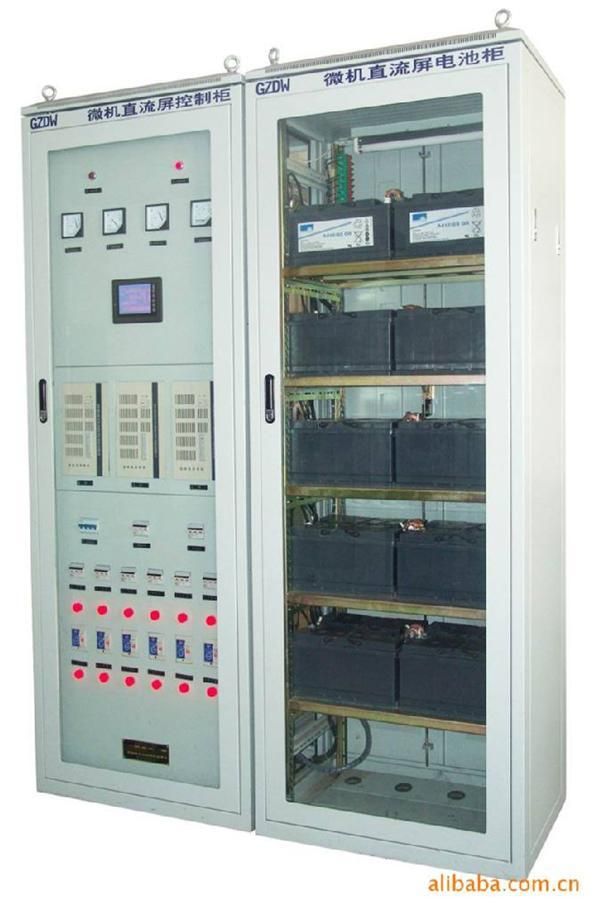

  充电柜-充电模块-监控模块-电池组-降压硅链

  直流屏主要特点:

系统特点

高*性:

  采用开关电源的模块化设计,N 1热备份。

  充电模块可以带电热插拔,平均维护时间大幅度减少。

  动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。

  硬件低差自主均流技术,模块间输出电流*大不平衡度*5%。

  *的*雷和电气*缘措施,选配的*缘监测装置能够实时监测系统*缘情况,*系统和人身*。

  系统设计采用IEC(国际电工委员会),UL等国际标准,*性与*性有充分*。

高智能化:

  监控模块采用大屏幕液晶汉字显示,声光告警。

  可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能,具备电池充电温度补偿功能。

  具有多个扩展通讯口,可以接入多种外部智能设备(如电池测试仪、*缘监测装置等)。

  现代电力电子与计算机网络技术相结合,提供对电源系统的“遥测、遥控、遥信、遥调”的支持,实现无人值守。

  蓄电池自动管理及保护,实时自动检测蓄电池的端电压、充电放电电流,并对蓄电池的均浮充电进行智能能控制,设有电池过欠压和充电过流声光告警。

  系统采用监控装置内置*缘监察、电池检测、接地选线、电池活化、硅链调压、*信号等功能单元,大大方便用户使用;

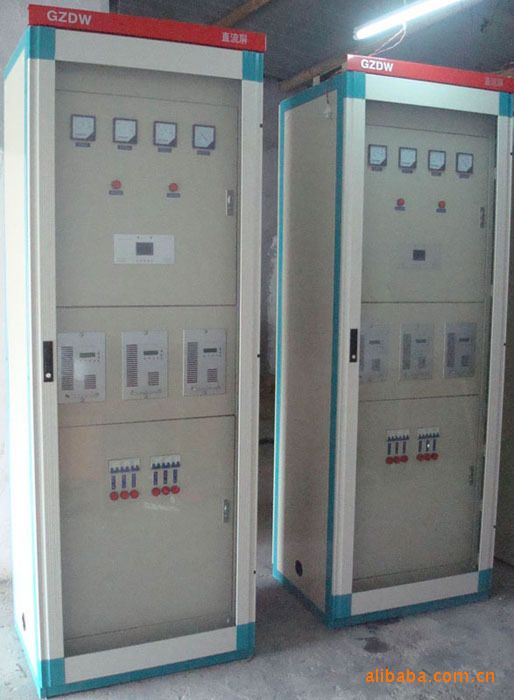

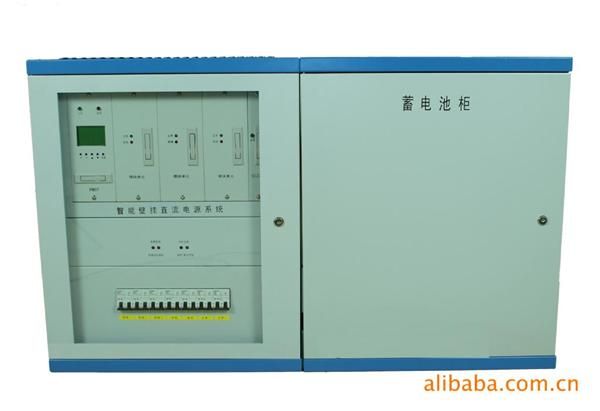

直流屏

是否提供加工定制

品牌/商标

中国琪德

型号/规格

GZDW

分类

直流电源

输出电流

100(A)

输入电压

AC380(V)

输出电压

DC220(V)

输出功率

2000(W)

频率范围

50-60(HZ)

产品

CCC

适用范围

电力,工业

外型尺寸

800X600X2200(mm)

供电时间

10000(m)
