(STA9100)系列一体化电涡流转速传感器(方波）
概述：

STA9100系列一体化电涡流转速
传感器是采用表面贴装微形封装技
术，将前置器和探头轴转速等参集
成一体的一种*、*的新
型电涡位移传感器。常温下主要用
于对大型旋转机械的数的长期时监
测。可在烟雾、油气、水雾等恶劣
环境中使用。

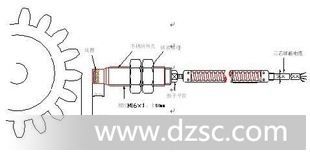

一体化电涡流转速传感器示意图

一、技术说明
l STA9100供电电源电压： 24V DC&plu*n;10%℅
l 工作温度： -20~60℃
l 存储温度： -30~85℃
l 负载： ＞3KΩ
二、安装
STA9100为三线制传感器（ 24V 、COM 、OUT ）
红线( 24V)接电源
绿线(OUT)脉冲输出(0~5V)
黑线(COM)接地
传感器安装时，将传感器对准齿顶，量传感器的安装间隙L≤1.30mm，
固定传感器即可。
*！传感器输出端（OUT）不允许接地，否则可能造成传感器损坏，本公司将不承担责任。
三、选型说明
STA9100一体化电涡流转速传感器选型指南
STA9100-A□□-B□□□-C□□□-D□□□□□-E□□-F□□
A探头形式B探头总长C螺纹长度D螺纹规格E电缆长度F金属铠装
00 航空插头引线080 80mm 020 20mm 10100 M10×1 01 1M 00 无
01 直接引线200 200mm 200 200mm 14150 M14×1.5 90 90M 01 有
