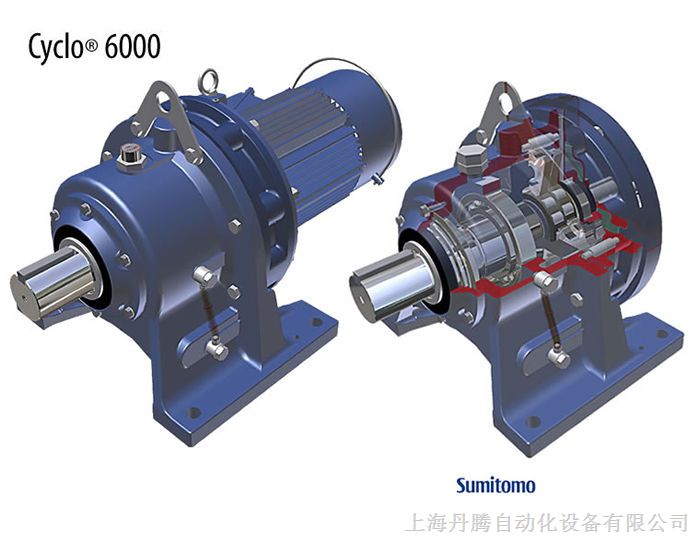

Cyclo 6000系列减速机*合国内外多种认证及标准: 如GB、CE、UL、CSA、NEMA、JIS等。

产品介绍

  CYCLO 摆线减速机一共传动装置可分为三部分:输入部分、减速部分、输出部分。

  在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,变成H机构、两个摆线轮的*孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以构成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿局限之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反目标转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自*动通过销轴,传递给输出轴,从而获得较低的输出转速。

产品特点

   CYCLO 摆线减速机的紧要特点:

  1、减速比大,效率高:一级传动减速比为9~87,双级传动减速比为 121~5133,多级混合可达数万,且针齿啮合系套式滚动摩擦, 啮合表面无相对滑动,故一级减速效率达94%。

  2、运转平稳,噪音低:在运转中同时接触的齿对数多,重合度大,运转平稳,过载本领强,震撼和噪音低,各种规格的机型噪音小。

  3、利用*,寿命长:因紧要*件是选用高碳合金钢淬火办理(HRC58-62),再精磨而成,且摆线齿与针齿套啮合传递至针齿变成滚动磨擦付,磨擦系数小,使啮合区无相对滑动,磨损*小,所以历久耐用。

  4、结构紧凑,体积小:与同功率的其余减速机比拟,重量体积小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上,以获得尽可能小的尺寸。

  5. 效率高,节省能源

  由于是滚动接触机构,所以效率很高,1 级型* 95% 以上,2 级型也有 85% 以上。与同一减速比的渐开线齿轮相比,效率大为*。

  6. 品种丰富

  摆线减速器正广泛应用在各种领域中。室外型、更*的*爆型、耐压*爆型、*尘型、变频器用、带制动器、国外标准适用规格品、*电压、重径向负荷适用型、顶棚或壁面安装型、低温高温适用型等等,品种规格十分丰富。我们相信这些丰富多样的产品*能满足用户的各种需求。

应用

   CYCLO 摆线减速机的利用规模:

  住友摆线针轮减速机是依照少齿差行星传动原理,住友摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配要领,是冶金、矿山、建筑、化工、纺织、轻工业等行业的*设备。

型号/规格

CHHM CVHM

品牌/商标

SUMITOMO日本住友
