传感器变送器信号转RS485采集模块低的功率使转换器运行时不会发热,从而使系统及周边设备不受任何影响,运行更稳定;

加强型8路4-20mA模拟量输入2路数字量输入智能采集器

传感器变送器信号转RS485采集模块——特点:


8路模拟量(电流量)输入;
2路数字量干接点输入;
I/O与系统完全隔离;
AI分辨率:24位;
AI输入通道采取全差分输入,支持标定,插补输出;
模拟量输入通道之间完全隔离,隔离度350VDC;
AI输入测量范围:-40mA~ 40mA ;
传感器变送器信号转RS485采集模块采用Modbus RTU通信协议;
RS485通信接口提供光电隔离及每线600W浪涌保护;
电源具有过流过压保护和防反接功能;
安装方便。






传感器变送器信号转RS485采集模块——概述:

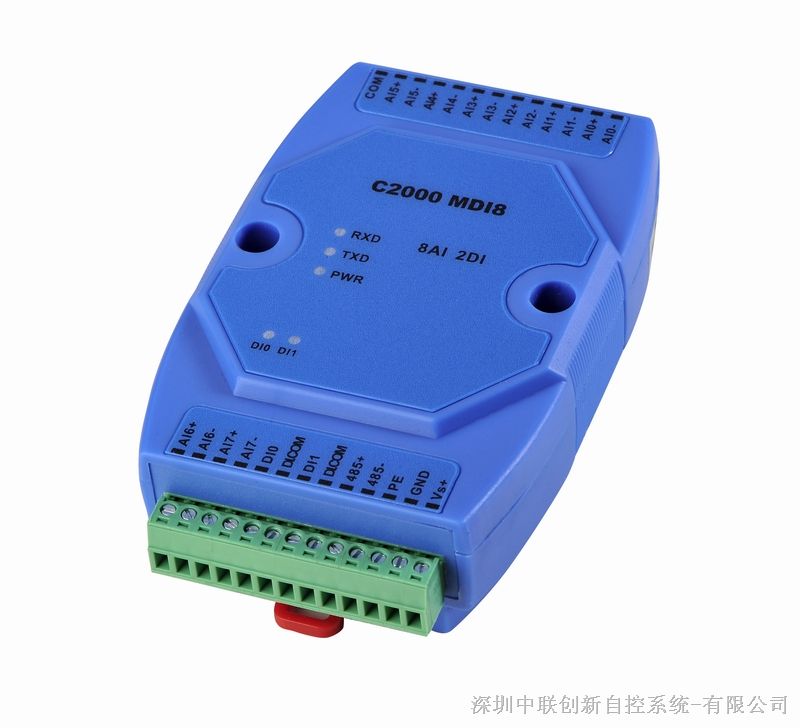

C2000  MDI8为通道隔离增强型智能模拟量数字量采集器,8路24位高精度电流型模拟量输入(量程为-40mA~40mA),采用通道隔离、全差分输入、插补输出设计,确保设备

适用于更加复杂的环境。2路数字量(干接点)输入,RS485接口光电隔离和电源隔离技术,有效抑制闪电,雷击,ESD和共地干扰。且支持用户标定,满足了几乎所有情况对精度的

要求。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械 开关、按钮、光

传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
本产品具有良好的扩展性能,使用方便。还可以通过方便、灵活的级联方式,灵活地通过M244,M244-A,M281,M281-A,M2IA,M2VA等具有联网功能的采集设备低成本实现

以太网接入,并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。






传感器变送器信号转RS485采集模块——技术参数:


I/O接口
DI特性     2路干接点输入
               60V过压保护 ,100mA过流保护
AI特性     8通道全差分模拟量输入
               4mA~20mA
               输入抗阻240Ω
               24位分辨率
               通道隔离度350V DC

传感器变送器信号转RS485采集模块——串口通讯参数
通讯接口   RS485
波特率      1200~115200bps
数据位      8
奇偶效验   无
停止位      1
485地址    1-255
通讯协议   Modbus RTU
串口保护   1.5KV/600W防雷保护
                240V过压保护,80mA过流保护

提供资源
测试软件    IO设备管理程序
文档          Modbus通讯协议、寄存器地址文档
DEMO      Modbus通讯示例程序及代码

传感器变送器信号转RS485采集模块——电源需求
工作电压         9~24VDC(推荐12VDC)
工作电流         小于100mA
浪涌保护         1.5kW
过流过压保护   60V过压保护,500mA过流保护

工作环境
操作温度  -25℃~85℃
存储温度  -60℃~125℃
工作湿度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年

其他传感器变送器信号转RS485采集模块:C2000 MDIA(12位分辨率)

型号/规格

C2000 MDI8

品牌/商标

康耐德
