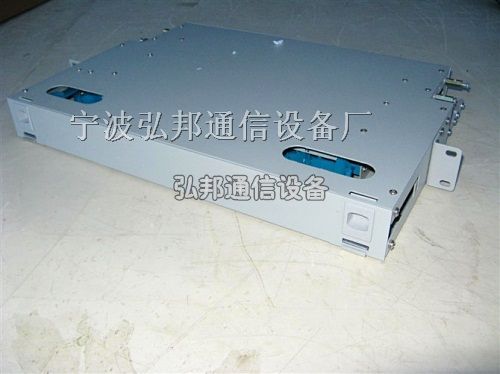

  12芯ODF单元箱



ODF单元箱/ODF光纤熔接配线单元盒,又称ODF配线箱,是用于光缆 引入、固定和保护、光缆终端与尾纤熔接,用户可根据实际需求选配单元数量或法兰盘数量。

产品结构:

1.组成:

光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。

●外壳:外壳方便开启,便于安装。

●内部构件包括以下部分:

支撑架:内部结构的主体,用于内部结构的支撑;

集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m,余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;

固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

●光纤接头的保护采用热收缩保护管。

2. 外观:

光纤熔接配线单元盒形状完整,*刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。*底色应均匀连续。经静电喷塑处理,其色泽应均匀一致无划痕和露底。

3. 材料:

光纤熔接配线单元盒中,*的塑料部件采用的材料具有*腐性能,金属部件采用静电喷塑处理,以增加其*腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性。

●热收缩保护管采用的材料及填充物的热熔温度不小于120℃,热*温度大于90℃,使用温度:-25℃~+40℃。

●*材料*、无腐蚀,对人体健康和其它设备无*。

4. 结构特点:

●用19″标准安装界面,适用于多种机架、机柜上的安装

●采用金属结构,表面涂装静电喷塑,结构轻巧,外形美观

●全模块化设计,全正面化操作,安装灵活、施工维护方便

●抽拉式设计,集熔接配线一体化的熔接配线模块

●适用于束状和*光缆

●每盘可卡式安装12FCFC(双芯)SC,及ST适配器,适配器正面呈30°角,既*拉光纤的曲率半径,又可避免激光损伤眼睛。

●模块可取出至设备外操作,简单方便

●光缆和尾纤均具有2m以上的盘储空间

环境性能:



1)工作温度:-5℃~+40



2)环境温度:-40℃~+60



3)相对湿度:≤85%+30℃)



4)大气压力: 70Kpa106Kpa



5)贮运温度:-25℃~+55



光电性能:



1)介入损耗:≤0.3dB



2)回波损耗:PC40 dB UPC50 dB APC60 dB



3)箱体与接地装置之间*缘电阻:>1000MΩ/500VDC



4)箱体与接地装置之间耐电压:3000VDC/1min不击穿,无飞弧



工作指标:



1)标准工作波长:850nm 1310nm 1550nm



2)光纤活动连接器: 插拔500次后: 无机械损伤,插针表面无明显划痕



a)介入损耗:≤0.3dB,附加损耗变动量不大于0.2dB



b)回波损耗:PC40 dB UPC50 dB APC60 dB,附加损耗变动量不大于5dB
