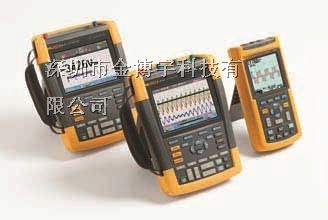

Fluke 190-202/S Series II系列二通道示波表

Fluke 190-202/S Series II系列二通道示波表 Fluke 190-202/S 福禄克官方工业测试仪器授权的详细资料

Fluke 190-062/S Series II系列二通道示波表 Fluke 190-062/S 福禄克官方工业测试仪器授权的详细资料

深圳市金博宇科技有限公司是*从事测试仪器仪表设备的代理经销售后服务集成商，并与国内外著名仪表生产厂商有着广泛的技术与销售合作.作为美国菲利尔FLIR、美国FLUKE、美国泰克、美国Keithley 、美国安捷伦Agilent、台湾皇晶ACUTE、英国PEM、普源精电、青岛青智、费思泰克,华谊仪表，台湾固纬，德国惠美, 法国CA，台湾品致，长盛仪器，美尔诺，美瑞克,鼎阳,等诸多国内外代理与经销：主要销售的测试仪器仪表有: 示波器、信号源、万用表、热像仪、电流电压探头、电子负载、电源、频谱、等测试仪器。

服务：服务官方网站：www.jboyu.com 60 MHz、100 MHz或200 MHz带宽，实时采样率*2.5 GS/s，400 ps分辨率。 190 II系列是*款IEC 61010, 1000 V CAT III / 600 V CAT IV等级的便携式示波器，设计用于配电系统中固定安装的工业设备。这些电池供电的手持式便携仪器具有密封、*尘、*滴外壳，*护等级为IP-51，能够承受恶劣的工作环境。新特性将帮助客户处理当今电子系统苛刻的排障要求，增强性能(例如长电池寿命及U*通信)将*可用性和客户总体满意度内置5000字多用表

Connect-and-View™轻松触发和显示复合信号
TrendPlot™和ScopeRecord™ 长时间捕获或绘制波形和测量值
回放*后100个屏幕，检查波形异常
经过环境测试，满足IP-51*尘、*滴*护等级，可承受3g振动或30g冲击。
大容量锂电池，工作时间长达7小时
电池操作门，方便更换电池，延长工作时间
两个电气隔离U*端口：用于连接PC的微型U*-A端口和用于连接U*存储器装置的端口
*锁槽，利用标准Kensington® PC锁锁定仪器
螺纹套筒，用于标准照相机安装附件

特性	利益
多达4路、1000V的浮地隔离输入	检查多个信号时间、幅值或波形相关性，尤其是三相电力系统或自动化和控制系统输入、输出和反馈环路
2.5 GS/s的采样	以*400 pS的分辨率捕获波形细节，捕获类似于快速瞬态和感应噪声的现象
10,000点/轨迹波形捕获(示波器模式)	灵活的捕获模式和深度存储器，使用户能够以高分辨率捕获更长的记录长度
1000 V CAT III / 600 V CAT IV	在CAT III或CAT IV环境下*。一款能*测量从3相输入到毫伏控制信号的示波器
Kensington^®*锁槽	无人看守时可*锁定示波器
尘、滴的IP51*护等级	灵敏的测试工具，设计用于应对恶劣的工业环境
Connect-and-View™触发	对快速、慢变甚至复合信号进行智能、自动触发，使用示波器时几乎可实现无手动干预
FFT频谱分析	方便地在频域分析信号，观察信号幅值和频谱关系
自动捕获及回放100个频谱	内置记录仪，在间歇性随机**丢失之前对其进行回放显示
ScopeRecord™ 滚动模式	在长时间周期内记录高分辨率波形，查找波形异常
TrendPlot™无纸记录仪模式，带有深度存储器	记录数天的自动信号测量值，方便地分析信号漂移、波动及其他异常。
采用BP291电池供电	电池工作时间长达7小时，不会浪费现场时间
方便操作的电池舱门	现场可快速更换电池
隔离U*主机端口	可将数据直接储存至U*存储装置
隔离U*设备端口	可方便地将数*输至PC
紧凑、重量轻	*2.2 kg (4.8 lbs)，方便携带到任何地方
双通道模式下的5,000字DMM	*了多功能性，精密测量幅值或简单切换至示波器模式分析波形

	190-062	190-102	190-202
垂直偏转
通道数	2	2	2
带宽	60 MHz	100 MHz	200 MHz
上升时间	5.8 纳秒	3.5 纳秒	1.7 纳秒
示波表输入数	2 个输入通道加外触发器
通道基础架构	输入彼此之间隔离，与地*隔离可以任意组合激活输入
输入敏感度	2 mV/刻度到100 V/刻度，加可变衰减
带宽限制器	用户可选：20 kHz、20 MHz 或全带宽
输入电压	经过CAT III 1000 V/CAT IV 600 V 评级，请查看“一般规格“了解详细信息
垂直分辨率	8 位
准确度	±（读数的2.1 % + 0.04 x 范围/刻度）@ 5 mV/刻度到100 V/刻度
输入阻*	1 MΩ ±1 % // 14 pF ±2 pF
水平
*大实时采样速率（同时采样）	每个通道 625 MS/秒	每个通道 1.25 GS/秒	2.5 GS/秒(2 通道)
记录长度	每通道*10,000 样本点
时基范围	10 ns/刻度到 4 秒/刻度	5 纳秒/刻度到 4 秒/刻度	2 纳秒/刻度到 4 秒/刻度
	1-2-4-序列的时基使用ScopeRecord™Roll 模式（请查看“记录仪模式”）的调慢时间/刻度设置
毛刺捕捉	每通道8 纳秒峰值检测（在任何时基设置，使用实时采样和数据压缩）
触发和延迟
模式	自动Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选的脉冲宽度（*限通道A)、N 周期
Connect-and-View™	*的自动触发功能，可识别信号模式，自动设置并持续调整触发、时基和振幅自动显示复杂动态信号的稳定波形，例如电机驱动器和控制信号可以根据需要关闭
自动捕捉100 个屏幕
处于示波表模式时，仪表总是可以记住近100 个屏幕，无需特定的用户设置。发现异常时，可以按“重播”按钮反复查看整个序列的屏幕。可以对仪表进行设置，使之在出现毛刺或间断性异常时触发，然后以“看守”模式运行，捕捉100 个特定的*
FFT – 频谱分析
窗口	自动、哈明(Hamming)、汉宁(Hanning) 或无
波形比较以及使测试通过/失败
波形比较	提供参考波形的存储和显示，用于对新采集的波形进行视觉比较。参考源自采集的波形，可以在示波表中进行修改
使测试通过/失败	在波形比较模式中，示波表可以设置为在重播内存库中存储匹配（“通过”）或存储非匹配（“失败”）的采集波形，以供将来分析
自动示波表测量
Vdc、Vac rms、Vac+dc、V 大峰值、V 小峰值、V 峰到峰、Aac、Adc、Aac+dc、频率（单位：Hz）、上升时间（使用光标）、下降时间（使用光标）、相位（任意两个输入之间）、脉冲宽度（正/负）、有荷因数（正/负）、摄氏温度、华氏温度（不适用于日本）、dBV、dBm（50 Ω 和600 Ω）

型号	说明
新190 II系列，双通道型号
Fluke 190-202	ScopeMeter，200 MHz，2通道加DMM/外部输入
Fluke 190-202/S	ScopeMeter，200 MHz，2通道加DMM/外部输入，含SCC-290套件
Fluke 190-102	ScopeMeter，100 MHz，2通道加DMM/外部输入
Fluke 190-102/S	ScopeMeter，100 MHz，2通道加DMM/外部输入，含SCC-290套件
Fluke 190-062	ScopeMeter，60 MHz，2通道加DMM/外部输入
Fluke 190-062/S	ScopeMeter，60 MHz，2通道加DMM/外部输入，含SCC-290
190 II系列，4通道型号在2010年10月已推出
Fluke 190-204	ScopeMeter，200 MHz，4通道
Fluke 190-204/S	ScopeMeter，200 MHz，4通道，含SCC-290套件
Fluke 190-104	ScopeMeter，100 MHz，4通道
Fluke 190-104/S	ScopeMeter，100 MHz，4通道，含SCC-290套件

随机装箱：Fluke-190-202/190-102/190-062标准仪器：

Fluke-190.XX2 ScopeMeter 190 II系列标准主机：

BC190电源适配器
BP290锂电池组
*410-R红色探头
*410-B蓝色探头
U*电缆，A – B (mini)
挂带
固定在仪器上的手带(用户可选择左手或右手使用)
CD版用户手册，含演示版FlukeView ScopeMeter软件
校准技术申明

Fluke-190.XX2/S，ScopeMeter 190 II系列，含SCC套件

标准主机，加：

C290硬壳便携包
SW90W，FlukeView for ScopeMeter for Windows，含注册码

现有可选附件

型号	说明
SW90W	FlukeView®ScopeMeter®Software for Windows注册码
C290	硬壳便携包
SCC290	FlukeView软件和硬壳便携包套件
BC190	Fluke 190系列ScopeMeter的电池充电器/电源适配器
BP290	Fluke 190 II系列用2400 mAh锂电池组(Excel表中新加项目)
BP291	Fluke 190 II系列用大容量锂电池组
HH290	挂钩
EBC290	外部电池充电器
*420-R	高压探头组，150 MHz，100:1，CAT III 2000V (对地1000V)
AS400	探头附件扩展工具包

型号/规格

Fluke 190-202/S

品牌/商标

FLUKE (福禄克)

供应Fluke 190-202/S Series II系列二通道示波表
