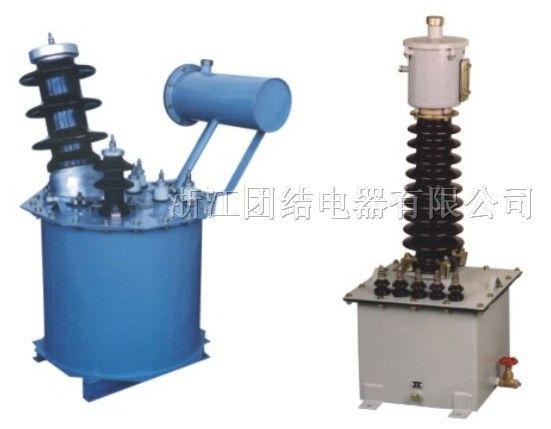

供应JDJJ-35、JDJJ1-35、JDJJ2-35电压互感器

JDJJ-35\JDJJ1-35\JDJJ2-35本型电压互感器为单相双绕组、油浸户外式产品。适用于交流50Hz、35kV电路中，供电压、电能和功率的测量以及继电保护用。

本型电压互感器可用于单相及三相线路。用于三相线路时，可用两只电压互感器接成V型接线。

结构简介

本型电压互感器的铁芯由条形硅钢片叠成三芯柱式。在中柱上套有二次绕组和一次绕组，二次绕组均绕在*缘筒上，一次绕组对称分段，绕在另一个*缘筒上，绕组两端放有静电环，*末两段*外层放有静电屏，两个绕组均为多层圆筒式，一次绕组套在二次绕组外面，绕组之间留有油道。

器身用铁芯夹件固定在油箱盖上，箱盖上装有注油塞及储油柜，储油柜的顶部带有呼吸孔的塞子，底部装有油塞，它的端部装有板式油表，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底焊有支架，支架上有四个安装孔
