供应QX4系列星三角起动柜〃【非“QX4星三角启动柜”】

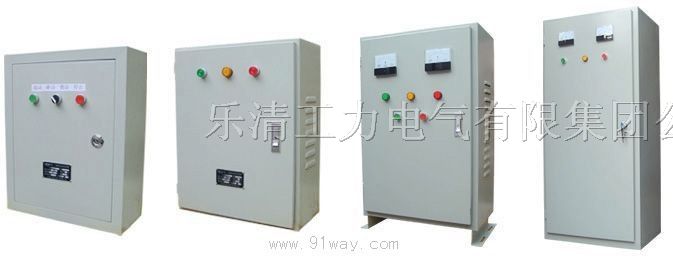

星三角起动柜

QX4系列星三角起动柜（以下简称起动器），适用于交流380伏，50赫芝，在AC-3使用功率为300KW以下的三相鼠笼型感应电动机降压起动之用，起动方式由“Y”自动换成“△”运行，对电动机具有过负载，断相与失压保护功能，广泛用于压缩机，风机，水泵等设配套。本产品* 合GB14048.4-2003/IEC60947-4-1;200。根据扩大用户的意见，对原产品进行*改进革新，其改进后产品特点：
1、柜体美观、坚固；
2、线路接头处空间大，接线方便；
3、内置结构、元件配用合理，性能稳定；

二.型号含义


工作原理
它利用时间继电器自动进行星形至三角形转换，使电动机起动时以降低电压及电流。

四。主要性能及技术参数
1、当起动器起动电动机时，使每相定子绕组所受的电压在起动时降*电路中的电压的57.7%，其电流为直接起动时的1/3，而起动转矩也同时减小到直接起动的1/3。
2、起动器的工作制为间断长期工作制或反复短时工作制，反复短时工作下的操作频率为每小时30次，连续操作起动的间隔时间为90秒。
