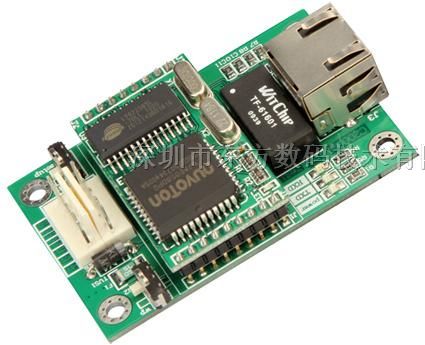

嵌入式RS232转TCP/IP模块

Mini型TTL/RS232串口转TCP/IP模块（10M）


嵌入式RS232转TCP/IP模块 特点：

具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
用户基于网络软件，不需要做任何修改就可以与C2000 E1M0通讯；
通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E1M0通讯；
对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
通过浏览器、设置软件或设置动态库进行参数设置；
低消耗设计，无需散热装置；
双看门狗设计，稳定性高。

嵌入式RS232转TCP/IP模块 概述：

C2000 E1M0是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供RS-232和TTL串口到TCP/IP网络和TCP/IP网络到RS-232和TTL串口数据透明传输，它可以使设备立即

具备联入TCP/IP网络的功能。
C2000 E1M0向上提供10M以太网接口，向下提供1个标准RS-232和TTL串行口，通讯参数可通过多种设置方式设置。C2000 E1M0可广泛应用于PLC控制与管理、门禁医疗、楼宇控

制、工业自动化、测量仪表及环境动力监控系统、信息家电、LED信息显示设备和CNC管理等。

嵌入式RS232转TCP/IP模块 技术参数：

系统
CPU      8-bit MCU
RAM     32KB
Flash     32KB

LAN
以太网  10Mbps

串口
TTL/RS232   TXD，RXD，RTS，CTS，GND

串口通讯参数
校验         None，Even，Odd，Mark，Space
数据位      8
停止位      1、2
流向控制   RTS/CTS，XON/XOFF，None
速率         1200bps~115200bps

软件特点
协议         ARP，IP，ICMP，TCP，UDP，DHCP，HTTP
工作模式   TCP Server，TCP Client，UDP，虚拟串口，点对点连接
设置方式   C2000设置程序，Web浏览器，设置动态库、串口设置（可选）
操作软件   虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和

                EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码
驱动支持   Windows 98/ME/2000/XP/2003/Vista/Windows 7

电源需求
工作电压     5VDC，±5%
工作电流     小于100mA

工作环境
操作温度     0℃~70℃
存储温度     -60℃~125℃
工作湿度     5~95%RH不凝露

其他
尺寸     67mm×45mm
保修期  一年
