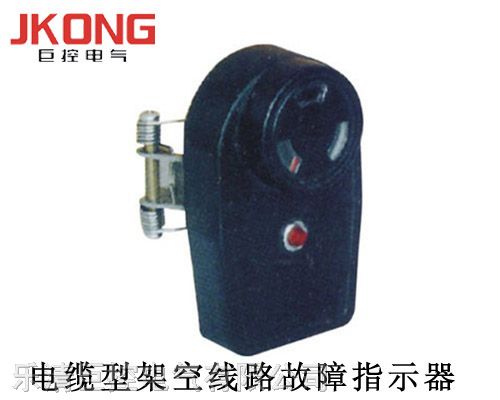

■描述
CBDL-JDX与CBDL-1DX外形一样，特点、功能与应用、技术指标都一样，但是它们内部结构不同，其工作原理也不同。CBDL-1DX内只有一块*智能检测短路的芯片，而CBDL-JDX里面则有检测短路和接地故障的二合一的智能检测芯片。
■性能特点

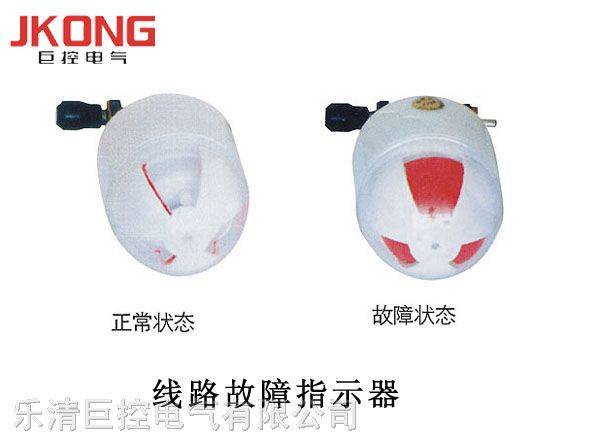

◆ 故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示。◆ 在线运行：直接安装在线路上，免维护。◆ *干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。◆ 自动复位：动作翻牌后，按设定时间自动复位，CBDL-2DX电缆型短路指示器可手动复位。◆ 带电装卸：带电装卸*其简单，不影响线路运行。
■工作原理
接地短路二合一的原理中的短路故障原理与CBDL-1DX相同， 接地检测原理：采样接地*的电容电流*半波与接地*的电压*半波，比较其相位，当采样接地*的电容电流突变且大于*数值，并且与接地*的电压*半波同相，同时导线对地电压降低，则判断线路发生接地，否则线路未发生接地。用于判断接地的故障指示原理图：
