NC 6X25 0.5—20A
NC 6X30 0.5—20A
1.适用范围本产品适用于各种电子机器内的电路中起过电流保护作用.
2.相关标准及认证
2.1执行标准：UL-248
2.2认证 UL 额定电压 125V-250V 认证范围UL ：100mA-20A

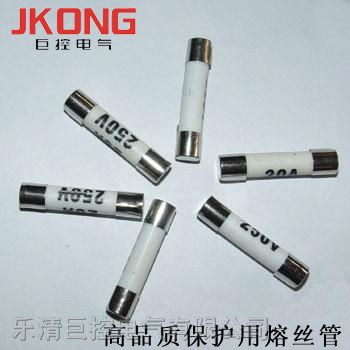

3.结构及尺寸（单位：mm）:长度31.5 mm,直径6.35mm
4/原材料明细
1 熔丝 合金线
2 端帽 黄铜表面镀镍
3 玻璃管 玻璃
4.标记及外观
5.1保险丝上的标记应清晰
5.2保险丝两端的铜帽上应有如下标记 A：额定电压、额定电流 B：商标、认证标志
5.3保险丝外观应干净无污点、氧化等,玻璃管应无破裂、污染等现象,且管内可熔体应清晰可见.
5.机械特性
6.1拉力试验：对保险丝两端铜帽施加500g的轴向拉力,1分钟内两端铜帽不应脱落.
6.2扭力试验： 固定保险丝的一端铜帽,然后在另一端铜帽上顺时针和逆时针方向上按顺序施加300gcm力矩,两端铜帽不应松动.
6.电气特性
7.1测试条件：环境温度25±5℃.
7.2负载能力测试：当保险丝通过100%倍额定电流时,在4小时内不应熔断.
7.3温度上升试验：当保险丝通过100%倍额定电流的条件下,在达到热平衡后,保险丝表面的温度上升不高于75℃. 注：温度上升=保险丝表面的温度-环境温度.
7.4时间-电流特性 100% >4hour 135% <1hour 200% <5s
注：图片及文字介绍仅供参考，请以实物为准
