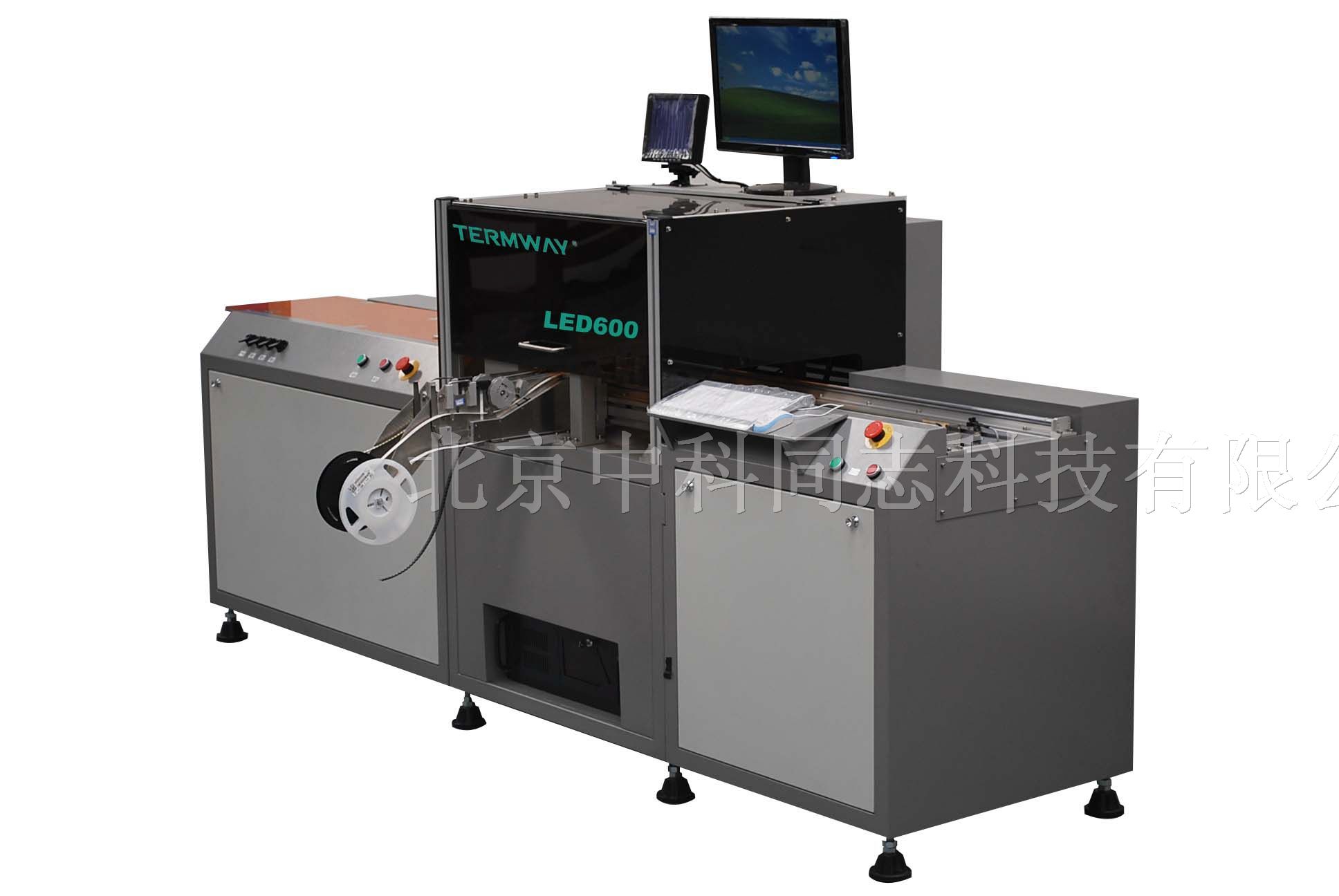

LED系列贴片机是一款*的LED贴片机,用来实现大批量的LED电路板的组装,具有速度快,精度高等特点。



特点:

1.电路板传动采用精密步进电机带动工业皮带配合精密导轨实现,**贴片精度和电路板传动速度。

2.贴片头传动采用伺服电机配合*滚珠丝杆实现,完成LED的取料和放料动作。

3.配置2组贴片头,相比1组*生产效率60%以上。

4.可自动视觉编程,不用手动输入元件坐标。编程简单,方便入门者便捷实用。

5.配置不同的喂料器可以满足不同的LED贴装要求

6.*比LED贴片机,*适合大批量LED生产。

7.整机由工业计算机配合*软件控制,方便操作使用。

8.可以*方便导入电路板CAD数据。

9.可以*稳定并且方便的完成LED拼版的编程和贴装。

10.可以在软件中显示拼板中*坐标点,并对其中的坐标进行微调。来实现*的贴装。

11.可以在软件中设置各个拼板的间距,并根据间距显示*放料坐标,可以在拼板中选择不贴的拼板。

12.如果电路板*有质量问题,可以对放料位置进行整体偏移改进。

13.软件可以实现双贴片头自动优化功能。

14.软件中增加XYZ轴的移动时的限位检测。

15.软件中增加了6档变速功能,可以根据移动距离查表得到*佳速度,并进行速度设置,这样可以*机器长期使用的稳定性。

16.整机PCB平台具备真空吸附功能。对大型PCB板定位会更加平整,**贴片精度。同时可以完成软灯条(FPC)的定位贴装。







标配:

1、 工业计算机1

2、 贴片头2

3、 吸嘴4

4、 真空吸附平台1



选配件:

18mm12mm16mm24mm自动喂料器

2、吸嘴

3、工业气泵



技术参数







LED600

*大电路板面积

1200×350mm

*大移动范围

X1500mmY360mm

Z轴*大移动范围

10mm

典型贴片速度

6000-6500

理论*大贴片速度

8000cph

贴片精度

±0.1mm

定位方式

机械定位

可以贴装元器件

0603以上阻容件及各种LED芯片

编程方式

自动数据导入/视频学习/键盘输入

带式喂料器

8mm12mm16mm24mm

喂料器数量

可以放置2GF系列喂料器

操作系统

WINDOWS XP

压缩空气

80psi0.5Mpa

电源

220V,50Hz3Kw

重量

320Kg

外形体积

2600×680×1500mm

设备名称

LED贴片机

型号/规格

LED600

品牌/商标

德国泰姆瑞

原产地

德国
