*：ZW8-12/630A 户外高压真空断路器

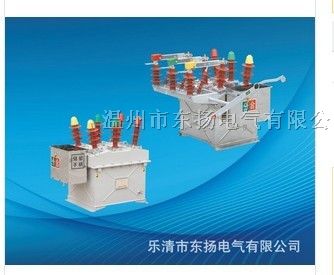

ZW8-12户外柱上真空断路器

产品概述 ZW8-12型户外柱上真空断路器，用于电压10～12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、自动重合闸功能，还可根据用户需要配装浪涌电流*保护器和具有避雷器功能的隔离开关（即断路器与隔离开关组合、以下简称“组合断路器”）等。 型号及其含义

使用环境条件 1、海拔：≤1000m（若需要增高海拔，则每增高1000m额定*缘水平相应*12%）； 2、周围空气温度：*高+40℃，-35℃； 3、风压：不*过700Pa(相当于风速34m/s)； 4、振幅：无经常性剧烈震动； 5、空气污染程度：Ⅲ级； 6、*大日温差：不*过25℃ 主要技术参数 序号 参数名称 单位 数据 12.5kA 16kA 20kA 1 额定电压 kV 12 2 额定*缘水平 1min工频耐压 干试 相间、对地42，断口48 湿试 对地外*缘34 雷电冲击耐压(峰值) 相间、对地75，断口85 3 额定频率 Hz 50 4 额定电流 A 630 5 额定短路开断电流 kA 12.5 16 20 6 额定短路关合电流(峰值) 31.5 40 50 7 额定峰值耐受电流 31.5 40 50 8 4s额定短时耐受电流 21.5 16 20 9 额定操作顺序 分-0.3s-合分-180s-合分 10 合闸时间/分闸时间 ms 25～50/15～50 11 额定短路开断电流开断次数 次 30 12 机械寿命 10000 13 控制回路及辅助回路1min工频耐压 V 2000 14 额定操作电压辅助回路额定电压 DC220；AC220 15 过电流脱扣器 额定电流 A 5 脱扣电流准确度 % ±10
