大字*1602LCD显示模块

地区：广东深圳

认证：无

深圳市炜烨兴电子有限公司

普通会员

全部产品进入商铺

图文详情
产品属性
相关推荐

品牌:Wayeah LCM 型号:162p08 种类:LCM液晶模块屏幕尺寸:4（英寸）色彩:黑白亮度:100 对比度:50 分辨率:16*2 像素:5*8 点距:0.98*1.16（mm）响应时间:10~50（ms）可视角度:120（°）

LCD在线https://www.lcdinline.com
SZ WAYEAH LCD MODULE								162P08
OPTION	LCD TYPE				Backlight TYPE			CONTROLLER
	TN	HTN	STN	FSTN	LED	EL	CCFL	S6B0069/ST7066U
			√		√			S6B0069/ST7066U

█Mechanical data			█Absolute Maximum Raring
ITEM	W x H x D	Unit	ITEM	Symbol	Min.	T*e	Max.	Unit
Module Size	122.0 x 44.0 x 13.5	mm	Supply Voltage	VDD	3.0	5.0	5.5	v
View-area	99.0x 24.0	mm	LCD drive voltage	V0	-2.0	-	-	v
Respective	16 x 2	dot	Input voltage	Vi	0	0.7VDD	VDD	v
Dot Size	0.92 x 1.10	mm	Operate temp.	Top	0	25	+50	℃
Font Size	4.84 x 9.66	mm	Storage temp.	Tsg	-10	25	+60	℃

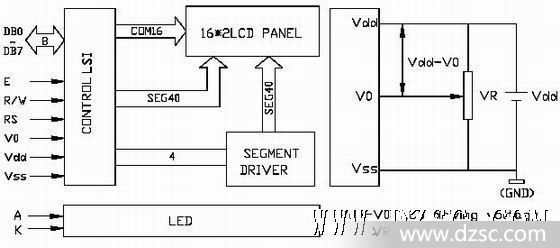

█EXTERNAL DIMENSIONS AND DISPLAY PATTERN

█INTERFACE
*.	NAME		*.	NAME		*.	NAME		*.	NAME
1	VSS		7	DB0		13	DB6
2	VDD		8	DB1		14	DB7
3	V0		9	DB2
4	RS		10	DB3
5	R/W		11	DB4
6	E		12	DB5
