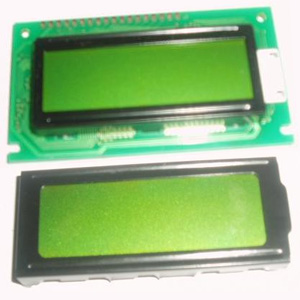

普通图形点阵液晶显示模块12232A、12232B、12232C主要由行驱动器/列驱动器及122×32全点阵液晶显示器组成,此类显示器采用了COB的软封装方式,通过导电橡胶和压框连接LCD,使其寿命长,连接*。主要技术参数和性能:
1.电源:VDD=+2.7V~+5V;LCD外接驱动电压VDD-V0=5.0V(或3.0V)。
2.显示内容:122(列)×32(行)点,可完成图形、字*的显示,也可以显示7.5×2个汉字。
3.显示颜色:黄绿底黑字、蓝底白字、灰底蓝字可选。
4.显示角度:6点钟直视。
5.驱动方式:1/32 Duty,1/6 Bias。
6.工作温度:-20℃~+60℃,存储温度:-30℃~+70℃。
7.连接方式:外部接口由带缆连接。

12232F是一种带中文汉字库的图形点阵液晶显示器,它主要由行驱动器/ 列驱动器及122×32全点阵液晶显示器组成。可完成16×2个(16×8点阵)ASCII码显示,也可以显示7.5×2个(16×16点阵)汉字。与外部CPU接口可采用并行方式控制。主要技术参数和性能:
1.电源:VDD=+2.7~+5V。
2.显示内容:122(列)×32(行)点阵。
3.全屏幕点阵。
4.2M ROM(CGROM)总共提供8192个汉字(16×16点阵)。
5.16K ROM(HCGROM)总共提供128个字*(16×8点阵)。
6.2MHZ频率。

下表是上海盈亮电子生产的122×32点阵液晶模块的规格表:

产品型号 显示内容 外形尺寸 视域尺寸 点尺寸 点间距 主驱动IC
12232A 122×32 67.0×27.5×8.5 54.8×18.2 0.36×0.41 0.40×0.45 SED1520
12232B 122×32 84.0×44.0×12.5 60.0×18.5 0.40×0.40 0.44×0.44 SED1520
12232C 122×32 76.4×29.1×6.0 54.8×18.2 0.36×0.41 0.40×0.45 SED1520
12232D 122×32 84.0×44.0×12.5 60.0×18.5 0.40×0.40 0.44×0.44 SED1520
12232F 122×32 84.0×44.0×12.5 60.0×18.5 0.36×0.41 0.40×0.45 ST7920(带汉字库)

我司亦可按客户要求接受*,欢迎来电商谈!

型号/规格

YLM12232

品牌/商标

YL
