SUNX距离设定反射型光电传感器 RX-LS200

地区：江苏 苏州
认证： 无

苏州弘恩电子有限公司

普通会员

全部产品 进入商铺
品牌:SUNX(*视） 型号:RX-LS200 种类:光电 材料:聚合物 材料物理性质:半导体 材料晶体结构:非晶 制作工艺:集成 输出信号:开关型 *护等级:IP67(IEC
距离设定反射型光电传感器

RX-LS200系列

特点：在*距离内对不同颜色物体进行检测

不受颜色的影响

物体的颜色或尺寸不影响检测效果。

*水

其保护构造*IP67(IEC)，所以可以用水冲洗。装有传感器的设备也可用水冲洗。
注：但是，请注意，如果传感器在工作时暴露在水中，它也许会检测水滴本身。

不受背景的影响

因为采用测距式，不检测设定距离后面的背景。

牢固

牢固的外壳是由压铸锌合金制成。

不受灰尘的影响

因与入光量没有关系，检测性能不太受灰尘的影响。

*反应时间：1ms

能应用于*流水线。

距离设定式的原理

距离设定反射型

限定反射型

扩散反射型

传感器检测的检测距离是由入射光角度决定的，而与入光量无关。这种传感器只能检测位于投光层和受光层交叠区的物体。这种检测会受到物体表面反射性的影响。检测距离随检测物体的反射性和尺寸而改变。

用途

检测杯盖

停车库里的*寄存

订购指南

种类形状检测距离型号输出
NPN输出型50～200mmRX-LS200NPN开路集电*晶体管
5m电缆长度RX-LS200-C5
PNP输出型RX-LS200-PPNP开路集电*晶体管
附件
·MS-RX-1(传感器安装支架)
附带2个M4 六边形插头螺栓(长16mm)

配件(另售)

品名型号说明
窄视角
狭缝透光罩		OS-RXL-1狭
缝
尺
寸		2.5×24mm因横向视界狭小，不易受检测物体周围状态影响。
OS-RXL-23.0×24mm
OS-RXL-33.5×24mm
保护管PT-RX500长
度		500mm使电缆免受外力影响。因由不锈钢制成， 不会生锈。
PT-RX10001,000mm

窄视角狭缝透光罩

保护管

·OS-RXL-□·PT-RX500
·PT-RX1000

规格

距离设定式·限定反射型
种类NPN输出型PNP输出型
型号RX-LS200(-C5)RX-LS200-P
检测距离50～200mm(用50×50mm白色无光泽纸)
应差工作距离的10%以下(用50×50mm白色无光泽纸)
重复精度沿检测轴：1mm以内，垂直于检测轴：0.5mm以内
电源电压12～24V DC&plu*n;10% 脉动P-P10%以下
消耗电流40mA以下
检测输出NP N开路集电*晶体管
·*大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时)		PN P开路集电*晶体管
·*大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时)
输出工作可在入光时ON或非入光时ON之间切换
短路保护装备----------
反应时间1ms以下
工作状态指示灯红色LED(输出ON时亮起)
稳定指示灯绿色LED(稳定入光或稳定非入光时亮起)
距离调节器2回转机械调节器
环
境
性
能		保护构造IP67(IEC)
周围温度－25～＋60°C(注意不可结露、结冰)，存储：－30～－70°C
周围湿度35～85%RH，存储：35～85%RH
周围照明度白炽灯：受光面照明度3,500x
耐电压AC1,000V 1分钟，*电源连接端子和外壳之间
*缘电阻*电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动频率：10～500Hz，双振幅：1.5mm(*大10G)，X,Y和Z各方向2小时
耐冲击加速度：500 m/s2约50 G)，X,Y和Z各方向3次
投光二*体*LED(调制式)
投光波峰波长880μm
材质外壳：压铸锌合金，指示灯罩：聚醚砜，透镜：聚碳酸酯
电缆0.15mm23芯*油、耐冷热*缘橡皮电缆，长3m(RX-LS 200-C5为5m)
电缆延长0.3 mm2以上的电缆全长可延长至100m
重量约85g
附件MS-RX-1(传感器安装支架)：1套，调整螺丝刀：1个

I/O电路图和线路图

NPN输出型

I/O电路线路图

PNP输出型

I/O电路图线路图

检测特性图(典型)

检测领域特性

· 设定距离：200mm(水平)· 设定距离：200mm(垂直)·设定距离：150mm(水平)
· 设定距离：150mm(垂直)· 设定距离：150mm狭缝透光罩(水平)· 设定距离：150mm狭缝透光罩(垂直)

检测特性图(典型)

检测物体尺寸和检测距离之间的相互关系

投光特性

材质(50×50mm)和检测距离之间的相互关系

使用指南

该产品为物*测传感器，不具有保护生命、财产的功能，为*事故、**，请谨慎使用。

安装

· 紧固扭矩应在1.17N·m以内。

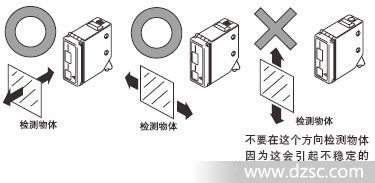

· 请注意*须根据物体运动的方向安装传感器。

· 当检测有光泽物体(铝或铜箔)或表面有光泽或覆膜物体时，请注意当物体角度的微小变化或因物体表面有褶皱时检测的情况。
· 当有光泽物体放在传感器下时，使之略向上倾斜，避免传感器的错误工作。
· 如果背景处有有光泽的物体，背景物角度的细微变化都会引起错误工作。在这种情况下，把传感器安装在斜面上，确认实际检测物体的操作。
· 请勿将传感器安装在离物体50mm以内，因为在这距离内，检测不稳定。

接线

· RX-LS200-P的输出不装备短路保护电路。请勿将它与电源或容量负荷直接连接。

其他

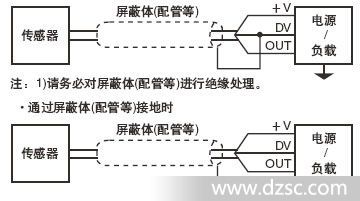

· 电源接通后的短时间(50ms)内，请勿使用。请将屏蔽体(配管等)接到电源OV上，或者接地。
· 通过屏蔽体(配管等)接到电源OV上时

距离调节<调节器>

<调节步骤>

步骤说明距离调节器
1)将距离调节器*逆时针方向旋转至*小检测距离位置(约50mm)。
(请勿过分旋转。)
2)在距传感器*距离放置检测物，按顺时针方向逐渐旋转至“A”点，使传感器变为受光状态。
3)移走物体，按顺时针方向旋转距离调节器，找出在*有背景的情况下，使传感器变为受光状态的“B”点。
(即使调节器已*顺时针方向旋转，传感器仍未进入受光状态，“B”点即为这个点。)
4)稳定检测物体的*佳位置是“A”和“B”的中间点。

尺寸(单位：mm)

RX-LS200(-C5) RX-LS200-P(传感器)

PT-RX500 PT-RX1000 保护管(另售)

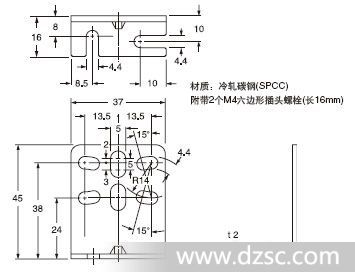

MS-RX-1 传感器安装支架(附件)
