欧母龙固态继电器G*B-425B-2-VD，G*B -215B -3-VD *十

G*B-2/-3

三相加热器用固态接触器
*．2010年3月底停產，替代商品為GE(單相)系列。**
可以在追求新结构、小型化、的接触器感觉下使用的三相加热器用固态接触器 ·实现三相一体型结构和纤细型。 ·通过散热器的佳形状设计，遍求纤细型。 ·实现元件部位模块化构成的新结构和。 ·根据散热器安装方式的不同，可以选择适合的散热器型号。 ·除了螺钉安装，还可以进行DIN导轨安装。 (GB-215B-2-VD、GB-415B-2-VD) ·对应CE标记。UL、CSA规格、EN规格(VDE认定)。

■性能

■*合标准
UL508、CSA22.2No.14、EN60947-4-3
■额定值(环境温度25℃)
●操作电路部（共通)

项目型号	*型号共通
额定使用电压	DC12～24V
使用电压范围	DC9.6～30V
额定输入电流（阻*)	10mA以下（DC24V兆欧表)
动作电压	DC9.6V以下
复位电压	DC1V以上
*缘方式	光电双向可控硅开关方式
动作显示	黄色LED

●主电路部（散热器一体型)

项目型号

G*B -215B -3-VD

G*B -215B -2-VD

G*B -225B -3-VD

G*B -225B -2-VD

G*B -235B -3-VD

G*B -235B -2-VD

G*B -245B -3-VD

G*B -245B -2-VD

G*B -415B -3-VD

G*B -415B -2-VD

G*B -425B -3-VD

G*B -425B -2-VD

G*B -435B -3-VD

G*B -435B -2-VD

G*B -445B -3-VD

G*B -445B -2-VD

额定使用电压

AC100～240V

AC200～400V

使用电压范围

AC75～264V

AC180～440V

额定通电电流＊1

15A(40℃)

25A(40℃)

35A(25℃)

45A(25℃)

15A(40℃)

25A(40℃)

35A(25℃)

45A(25℃)

*小负载电流

0.2A

0.5A

接通电流耐量（峰值)

150A（60Hz、1周期)

220A(60Hz、1周期)

440A(60Hz、1周期)

220A(60Hz、1周期)

440A(60Hz、1周期)

电流2乘积（I2t)(参考值)

121A2s

260A2s

1,260A2s

260A2s

1,260A2s

适用负载＊2(阻性负载AC1级)

5.1kW以下(AC200V时)

8.6kW以下(AC200V时)

12.1kW以下(AC200V时)

15.5kW以下(AC200V时)

10.3kW以下(A*00V时)

17.3kW以下(A*00V时)

24.2kW以下(A*00V时)

31.1kW以下(A*00V时)

＊1. 随环境温度变化而不同。有关详情，请参照特性数据「●负载电流-环境温度额定值」。
＊2. 适用负载适用负载（加热器）的*大容量用下面的公式计算。
适用负载*大容量=通电电流×使用电压×√3 例） 15A×200V×√3=5,196W≒5.1kW 例） 15A×400V×√3=10.392W≒10.3kW

　产品规格*供参考，详细信息请于业务员联系。

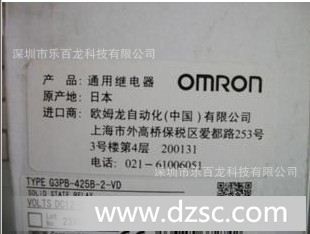

*原装，*十G*B-425B-2-VD欧姆龙固态继电器

是否提供加工定制

否

品牌

OMRON/欧母龙

型号

G*B-425B-2-VD，G*B -215B -3-VD

种类

温度

材料

金属

材料物理性质

导体

材料晶体结构

单晶

制作工艺

薄膜

输出信号

数字型

*护等级

=

线性度

=（%F.S.）

迟滞

=（%F.S.）

重复性

==（%F.S.）

灵敏度

=

漂移

=

分辨率

=

应用范围

其他
