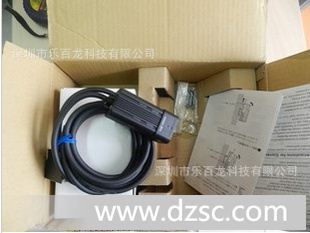

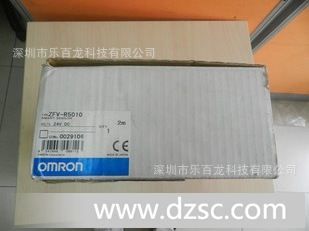

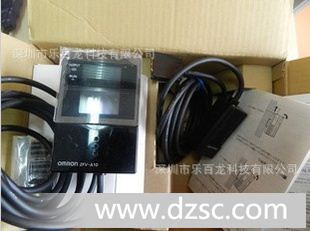

OMRON图像传感器ZFV-A10,ZFV-SR50,ZFV-R5010 *原装

地区:广东 深圳
认证:

深圳市乐百龙科技有限公司

普通会员

全部产品 进入商铺

*2.IP67对应产品与另行查询。
放大器单元

 项目          型号ZFV-CA40ZFV-CA45
 输出方法 NPN集电*开路,*大为DC30V50mAmax.残余电压*大1.2V以下 PNP集电*开路,*大为50mAmax.残余电压*大1.2V以下
 串行I/O U*2.0 1个端口,全速(12Mbps)、MINI-B
 RS-232C 1个端口,*大为115,200bps
 检查项目 图案(PATTERN),亮度(BRIGHT),区域(AREA),宽度(WIDTH),位置(POSITION),计数(COUNT),颜色检查(HUE)
 示教区域尺寸 图案(PATTERN),亮度(BRIGHT):任何矩形区域(*大为全屏)256×256/区域(AREA),宽度(WIDTH),位置(POSITION),计数(COUNT),颜色检查(HUE):任何矩形区域(*大为全屏)
 传感区域 全屏
 分辨率 *大为468(H)×432(V)
 组选择 支持8组
 图像输入周期 13ms(标准),8ms(FAST模式),5ms(MAX模式)
 其它功能 控制输出切换:OK时ON/NG时ON,ON*/OFF*,设定脉冲输出,经济模式。
连接至ZS-DSU*2 图像记录触发器 保存NG图像或*图像
 采样率 ZFV测量周期*1
 已记录的图像数 连续登录128张图像
 已连接的单元数 *多为15台(ZFV:*多为5个单元)
 外部组功能 放大器单元设定数据可作为组数据保存到存储卡中。读取组数据允许组切换。
 输出信号 1.控制输出(OUTPUT)2.使用输出(ENABLE)3.错误输出(ERROR)
 输入信号 1.同步测量信号输入(TRIG)/连续测量信号输入(TRIG)通过菜单切换2.组选择输入(组1~3)3.工件静止示教(TEACH)或工件移动示教(TEACH),通过菜单切换
 传感器头接口 数字接口I/F
 图像显示 TFT1.8英寸LCD(显示像素:557×234)
 指示灯 判断结果指示灯(OUTPUT,颜色:橙)/检查模式指示灯(RUN,颜色:绿)/出错指示灯(ERR,颜色:红)/准备状态指示灯(READY,颜色:蓝)
 操作键 /指示键(上,下,左,右)/设定键(SET)返回键(*C)/运行模式切换(滑动切换)/菜单切换(滑动切换)/示教/显示切换键(TEACH/VIEW)/功能键(A~D,4个输入)
 电源电压 DC20.4~26.4VDC(包括脉动)
 电流消耗 *大为800mA,(带连接传感器头)
 耐电压 在导线和放大器单元机壳之间施加1,000V,50/60Hz交流电压1分钟
 *干扰性能 1kV、脉冲上升:5ns脉冲宽度:50ns脉冲持续时间:15ms周期:300ms
 *振动性(破坏性) 10~150Hz0.1mm单一振幅,在X、Y和Z轴上分别进行10次,每次8分钟
 *冲击性(破坏性) 150m/s2在6个方向分别进行3次(上下,左右,前后)
 环境温度 运行时:0~ 50℃保存时:-25~ 65℃(无结冰和结露)
 环境湿度 运行和保存时:35~85%RH(无结露)
 环境大气条件 *须远离腐蚀性气体
 保护等级 IEC60529规格IP20
 材料 聚碳酸酯(PC)
 重量 约300g(包括导线;带包装时:450g)
 附件 铁氧体磁心(1)个、说明书



 产品规格*供参考,详细信息请于业务员联系

材料

金属

种类

温度

加工定制

*护等级

-

材料物理性质

导体

型号

ZFV-A10,ZFV-R50,ZFV-R5010

材料晶体结构

单晶

线性度

-(%F.S.)

迟滞

-(%F.S.)

重复性

-(%F.S.)

漂移

-

分辨率

-

品牌

OMRON/欧姆龙

输出信号

NPN

灵敏度

-

制作工艺

集成
