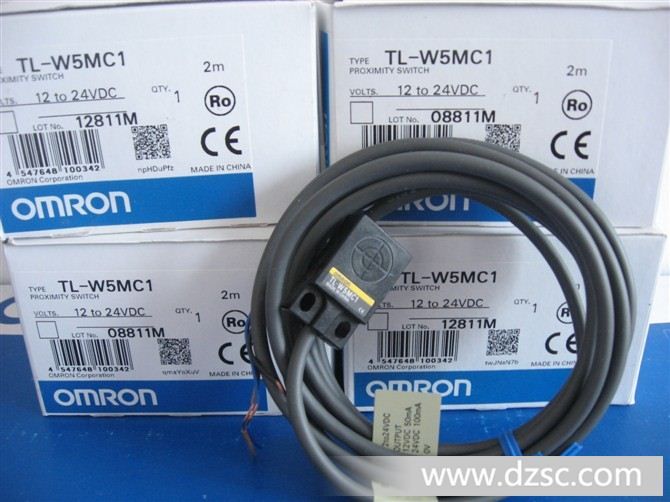

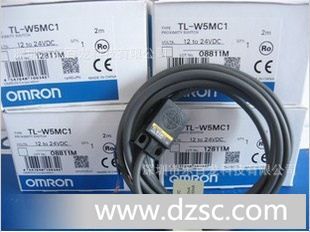

*原装OMRON欧母龙TL-W5MC1 2M

直流3线式

型号项目		TL-W1R5MC1	TL-W3MC□	TL-W5MC□	TL-W5E1 TL-W5E2 TL-W5F1 TL-W5F2	TL-W20ME1 TL-W20ME2
检测距离		1.5mm&plu*n;10%	3mm&plu*n;10%	5mm&plu*n;10%		20mm&plu*n;10%
设定距离		0～1.2mm	0～2.4mm	0～4mm		0～16mm
应差距离		检测距离的10%以下				检测距离的 1～15%
检测物体		磁性金属（非磁性金属会降低检测距离。参照「特性数据」→842页）
标准检测物体		铁18×18×1mm	铁12×12×1mm	铁18×18×1mm		铁50×50×1mm
响应频率		1kHz以上	600Hz以上	500Hz以上	300Hz以上	40Hz以上
电源电压（使用电压范围）		DC12～24V 脉动（p-p） 10%以下（DC10～30V）			DC12～24V 脉动（p-p） 20%以下（DC10～30V）	DC12～24V 脉动（p-p） 10% 以下（ DC10～30V）
消耗电流		15mA以下（DC24V时、无负载）		10mA以下	DC24V，15mA以下（DC24V时、无负载时）	8mA/12V、 15mA/24V
控制输出	开关容量	NPN集电*开路 100mA以下（DC30V以下）		NPN集电* 开路DC12V 时50mA以下（DC30V 以下DC24V 时100mA以下（DC30V 以下）	200mA	DC12V时100mA以下 DC24V时200mA以下
	残留电压	1V以下（负载电流100mA以及导线长2m时）		1V以下（负载电流50mA以及导线长2m时）	2V以下（负载电流200mA以及导线长2m时）	1V以下（负载电流200mA以及导线长2m时）
显示灯		检测显示（红）
动作状态（检测物体接近时）		*	C1型：* C2型：NC		E1型、F1型：* E2型、F2型：NC
		详细参照「输入输出段回路图」的时间图→843页
保护回路		逆向连接保护、浪涌吸收
环境温度		工作时、保存时：各－25～＋70℃ （不结冰，结露）
环境湿度		工作时、保存时：各35～95%RH （不结露）
温度的影响		在－25～＋70℃温度范围内，为＋23℃时检测距离的&plu*n;10%以下
电压的影响		在额定电源电压&plun;10%范围内额定电源电压时检测距离的 &plun;2.5%以下		在额定电源电压 &plun;20%范围内额定电源电压时检测距离的&plun;2.5%以下	在额定电源电压&plun;10%范围内额定电源电压时检测距离的&plun;2.5%以下
*缘电阻		50MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动（耐久）		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久）		500m/s2 X、Y、Z各方向3次				500m/s2 X、Y、Z各方向 10次
保护结构		IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型）]
连接方式		导线引出式（标准导线长2m）
质量（捆包状态）		约30g		约45g	约70g	约180g
材料	外壳	耐热ABS			铝压铸	耐热ABS
	检测面	耐热ABS
附件		安装配件、使用说明书		使用说明书

加工定制

否

品牌/商标

OMRON/欧母龙

型号/规格

TL-W5MC1

种类

光学

材料

陶瓷

材料物理性质

半导体

材料晶体结构

单晶

制作工艺

集成

输出信号

模拟型

*护等级

-

线性度

-（%F.S.）

迟滞

-（%F.S.）

重复性

-（%F.S.）

灵敏度

-

漂移

-

分辨率

-

供应*原装OMRON欧母龙TL-W5MC1 2M
