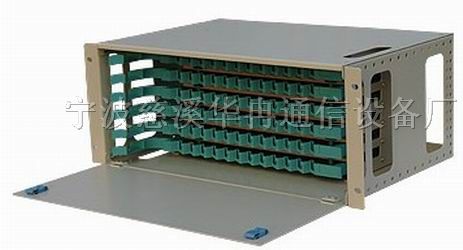

72芯ODF单元箱

地区:浙江 宁波
认证:

宁波慈溪华冉通信设备厂

普通会员

全部产品 进入商铺
专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入*不可少的设备之一。ODF 光纤熔接配线单元盒,又称ODF配线箱,是用于光缆 引入、固定和保护、光缆终端与尾纤熔接,用户可根据实际需求选配单元数量或法兰盘数量.
1. 产品结构:
光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
1.1外壳:外壳方便开启,便于安装。
1.2内部构件包括以下部分:
1.2.1支撑架:内部结构的主体,用于内部结构的支撑;
1.2.2集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m,余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;
1.2.3固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
1.2.4 光纤接头的保护采用热收缩保护管。
2. 外观:
光纤熔接配线单元盒形状完整,*刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。*底色应均匀连续。经静电喷塑处理,其色泽应均匀一致无划痕和露底。
3. 材料:
光纤熔接配线单元盒中,*的塑料部件采用的材料具有*腐性能,金属部件采用静电喷塑处理,以增加其*腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃,热*温度大于90℃,使用温度:-25℃~+40℃。
3.2*材料*、无腐蚀,对人体健康和其它设备无*。
4. 结构特点:
4.1用19″标准安装界面,适用于多种机架、机柜上的安装
4.2采用金属结构,表面涂装静电喷塑,结构轻巧,外形美观
4.3全模块化设计,全正面化操作,安装灵活、施工维护方便
4.4抽拉式设计,集熔接配线一体化的熔接配线模块
4.5适用于束状和*光缆
4.6每盘可卡式安装12个FC,FC(双芯),SC,及ST适配器,适配器正面呈30°角,既*拉光纤的曲率半径,又可避免激光损伤眼睛。
4.7模块可取出至设备外操作,简单方便
4.8光缆和尾纤均具有2m以上的盘储空间
型号/规格

72芯

品牌/商标

华冉科技
