供应数字SCR电力调整器

产品简介

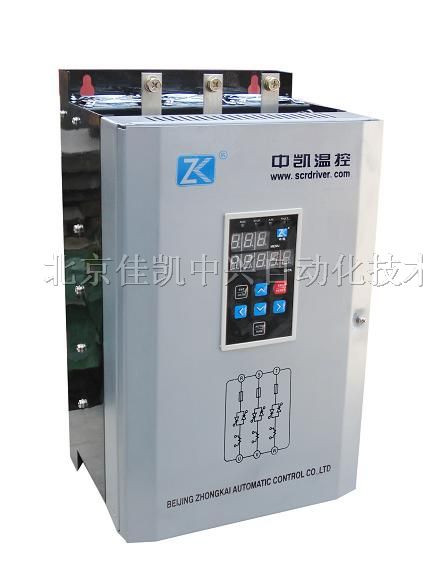

JK3s系列全数字三相SCR电力调整器

集调压器、调功器功能于一体

采用全数字化设计，集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过*综合控制）等功能于一体

优化的硬件设计，强大的软件功能，广泛应用于三相功率控制

12位*A/D转换，分辨率高

适用于阻性负载、感性负载、变压器一次侧

性能指标：

◇ DSP16位高级单片机的控制*，具有丰富的参数设定、检测和完善的保护功能。

◇ 参数键盘设置、LED数码显示

◇ 输入、输出可编程，方便组态

◇ 具有“自动限流”功能，输出电流≥额定电流时，电流被限制

◇ 具有过流、过热、晶闸管故障、主回路电源丢失、负载断线等保护功能

◇ 输入、通讯、*控制单元间电气隔离

◇ 标准的RS485通讯接口和MODBUS RTU通讯协议，可以同时对*多247台进行网络控制

技术参数：

输入              主回路电源          1AC100～440V，45～65Hz

控制电源            1AC100～440V，45～65Hz

风机电源            1AC220V，50/60Hz

输出              输出电压            主回路输入电压的0～95%

输出电流            AC25～3000A

控制方式            开环、恒压、恒流、恒功率、调功、LZ等任意选择

负载性质            电阻性、电感性、变压器一次侧

主要控制特性      控制信号            模拟给定、内部数字给定、通讯给定任意选择

输入                5路模拟量输入（可编程），4路开关量输入（可编程）

输出                4路模拟量输出（可编程），3路开关量输出（可编程）

保护              过流保护            输出电流≥2倍额定值时保护时保护

频率故障            电源频率*出范围时保护（45～65Hz）

SCR过热保护         SCR温度＞75℃时保护

SCR故障             SCR故障时保护

负载断线            负载断线或部分断线时保护

调节精度                              *1%

产品用途：

工业电炉功率控制，适用于阻性负载、感性负载、变压器一次侧交流调压。

中凯温控，您身边的温控专家。  北京佳凯中兴自动化技术有限公司   https://www.jk-zk.com

如需更加详细资料，请到下载中心去下载详细使用说明。
