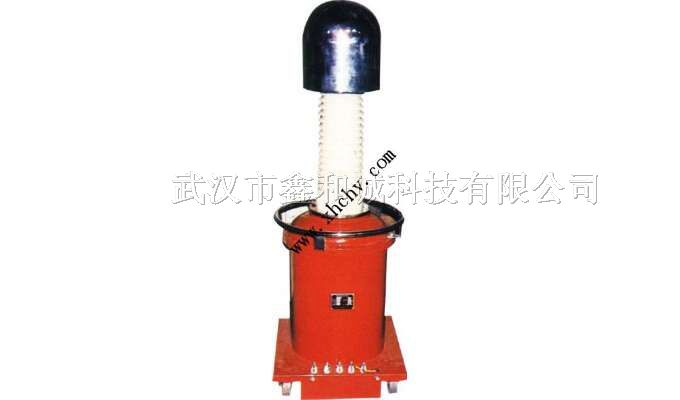

HCYDQ充气式试验变压器

HCYDQ充气式试验变压器

我公司经过多年的努力，成功研究了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的*，*适用于现场工作及频繁移动的工作条件下使用.

HCYDQ系列产品其设计构思，材质选择及工艺流程都是*的。因此不*体积小、重量轻、外形美、而且各项技术指标都*了<>标准要求。HCYDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在*的*度*缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。

规格	容量 KVA	低压侧		高压侧		测量变化	60分钟温升℃	阻*电压％	空载电流％	重量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压KV	电流 mA
		电压 V	电流 A	电压KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850

型号/规格

HCYDQ

品牌/商标

鑫和诚

供应HCYDQ充气式试验变压器
