品牌:易龙*雷 型号:易龙*雷EPP50T三 标称放电电流:见详情 响应时间:见详情(s) *大操作电压:见详情 *大放电电流:见详情 温度范围:见详情
一、产品概述 EPP系列电源避雷器(过电压保护器) 易龙公司的交流并联型EPP系列模块式电源避雷器并联安装于配电线路,为*电源避雷器SPD老化失效引起短路事故以及便于维护考虑,建议在SPD上端串联安装保护熔丝或空开。 交流并联型 EPP 系列模块式电源避雷器具有以下特点: ◇ *合 IEC61643-1 ( 1998-02 )、 GB18802.1-2002 、 QX10-2002 和 GA173-2002等电涌保护器标准; ◇ 通过北京雷电*护装置测试中心等检测机构合格测试认证; ◇ 具有 老化热脱扣和短路过流脱扣(*起*炸)、指示灯可视告警、遥信功能; ◇ *的 热备份、老化预报功能; |
|
二、产品图片 |

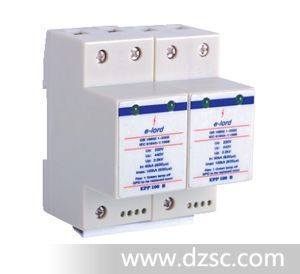

EPP100T EPP80T | EPP100S EPP80S |
![](https://www.dzsc.com/uploadfile/company/784301/c120110611084229515204786.jpg) | |

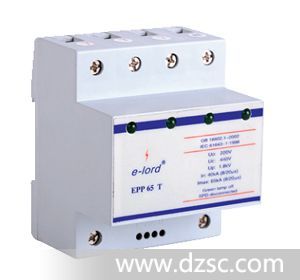

EPP65T | EPP65S |
| |

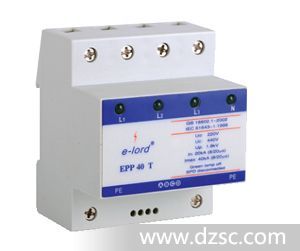

EPP50T EPP40T | EPP50S EPP40S |
| |

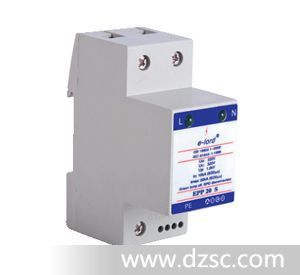

EPP30T EPP20T | EPP30S EPP20S |
![](https://www.dzsc.com/uploadfile/company/784301/c720110611084229625204786.jpg) | |
三、交流并联型 EPP 系列模块式电源避雷器性能参数如下: |
避雷器 型号 | 三相 | EPP100T | EPP80T | EPP65T | EPP60T | EPP50T | EPP40T | EPP30T | EPP20T | 单相 | EPP100S | EPP80S | EPP65S | EPP60S | EPP50S | EPP40S | EPP30S | EPP20S | 每路额定 工作电压 Uo | 220V | 220V | 220V | 220V | 220V | 220V | 220V | 220V | 每路额定通流 In(8/20μs) | 50kA | 40kA | 32kA | 30kA | 25kA | 20kA | 15kA | 10kA | 每路*大通流 Imax(8/20μs) | 100kA | 80kA | 65kA | 60kA | 50kA | 40kA | 30kA | 20kA | 每路*大 持续耐压Uc | ~440V rms | ~320V rms | 保护电压Up (额定通流量时) | 2.5kV | 1.8kV | 1.2kV | 保护电压Up(5kA) | 1.5kV | 1.2kV | 0.9kV | 漏电流 Io | <10 μ A | <3 μ A | 响应时间 Ta | 25ns | 接线方式 | 并联 | 工作温度 | -40℃-+80℃ | 安装方式 | 35mm 标准导轨安装 | 功能特点 | 老化热脱扣和短路过流脱扣(*起*炸)、指示灯可视告警、热备份、遥信、老化预报功能 | 老化热脱扣和短路过流脱扣(*起*炸)、指示灯可视告警、热备份功能 | | 25A 曲线 C | 16A 曲线 C | 10A 曲线 C | *大接线尺寸 | 接线:16mm2多股线; 接地:35mm2多股线; | SPD外形尺寸 | 三相 | 90mm × 144mm × 71mm | 90mm × 72mm × 71mm | 单相 | 90mm × 72mm × 71mm | 90mm × 36mm × 71mm | SPD安装部位 | 变压器低压母排或单体建筑总配电屏 | 单体建筑总配电屏 | 分配电箱 | 设备侧 | SPD保护级别 | I 类建筑 | II 类建筑 | III 类建筑 | | | B 级 (*级*护) | C 级 (次级*护) | D 级 (末级*护) | *合标准 | IEC61643-1 : 1998 GB18802.1-2002 GA173-2002 |
|
