供应上海友邦弹簧式接地型端子 UJ5系列接线端子
地区：上海 上海市
认证：
无
图文详情
产品属性
相关推荐

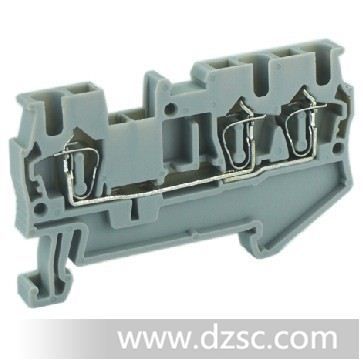

UJ5系列接线端子
1、用螺丝刀开启弹簧；螺丝到贴方孔内侧壁*并撬动使弹簧打开（从圆孔中可以看见），然后，顺势将螺丝刀插到底，这时螺丝刀停在方孔中，弹簧则*打开。
2、导线的剥线长度要按照样本上的指定长度做；
3、向圆孔中放线时，若使用多股线则*不能使之分叉。要使多股导线*入孔。
4、导线的*缘外皮要进入端子的圆孔，例如，对于2.5平方或4平方导线而言，*缘外皮要进入2-3MM。若是更粗的导线，*缘皮进入的要更深。
5、螺丝刀拔出后，线即接好。用手轻拉导线，若拉不出来即接好。
6、*后作一下检查，可用手将导线在接线孔处压弯，要求不能看到铜丝。
*缘件是使用PA66阻燃 *暴，导电体是紫铜，导电性能好。UJ系列笼式弹簧端子是从上面(正面）进线，端子排*近行线槽安装，从而*了电气柜的接线密度，节省了空间。此外正面接线给现场人员提供了观察接线状况的*佳角度，以*接线良好*。
在端子下方加上安装支架，可安装在TH35-5.5和TH35-15的导轨上。（本安装方式不能用语4平方毫米的端子上，建议每5个端子下方加上安装支架）；在端子电路性能参数可以通过在端子上方加上测试适配夹与测试插头进行测量。而在安装U*2系列边插件时可以使用跨接压柄可以很快将边插件*端子。
如有疑问请来电来函咨询
公司名称：上海标桓电气有限公司
联 系 人：蔡先生
联系：
公司：
公司传真：
国产
UJ1
电力成套 机械
端子排/接线排(条)
AC/DC
单卡
CF
矩形
注塑
阻火/阻燃
铜
PA66
1
1
2.5（mm）
