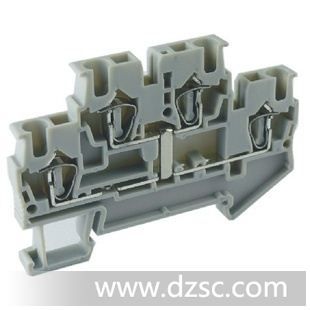

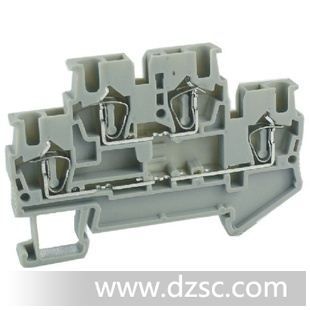

供应UJ笼式弹簧双层带接线端子

笼式弹簧接线端子、接线端子价格、接线端子厂家-上海标桓电气

产品介绍：

双层 单层双出  双进双出带二*管型端子，接线范围为：0.2-10mm²  端子安装在TH35和G32型导轨上，端子配备有*缘附件，隔扳 补偿隔板和隔片等。

UJ系列的*缘件是采用PA66尼龙材料，同时UJ系列的产品*缘件的颜色一共有7种颜色供客户选择。

UJ系列的端子关键*件是弹簧，我们的弹簧钢带是采用德国*的不锈钢带，该材料表面光泽、明亮并具有*好的韧性。

下面介绍UJ系列端子的接线方式，我们所生产的UJ系列产品接线方式是一样的，不同的是从接线位置来看我们有分为上接线和侧面接线两种。具体的接线方式为：

1、用螺丝刀开启弹簧；螺丝到贴方孔内侧壁*并撬动使弹簧打开（从圆孔中可以看见），然后，顺势将螺丝刀插到底，这时螺丝刀停在方孔中，弹簧则*打开。

2、导线的剥线长度要按照样本上的指定长度做；

3、向圆孔中放线时，若使用多股线则*不能使之分叉。要使多股导线*入孔。

4、导线的*缘外皮要进入端子的圆孔，例如，对于2.5平方或4平方导线而言，*缘外皮要进入2-3MM。若是更粗的导线，*缘皮进入的要更深。

5、螺丝刀拔出后，线即接好。用手轻拉导线，若拉不出来即接好。

6、*后作一下检查，可用手将导线在接线孔处压弯，要求不能看到铜丝。

1.3.2介绍UJ系列端子的*性能和典型特征

1、UJ1系列笼式是从上面接线，端子排可以靠近行线槽安装，从而*了电气柜的接线密度，节省了空间；UJ2、UJ3是采用侧面接线，侧面接线适合将端子排横挂在柜体从上到下接线。

2、UJ1、UJ3系列端子采用*的中心联接件，有280、281、282三种型号的中心联接件将相邻的两片端子联接。而UJ2系列的端子采用的边插式联接件，如UJ2B2-5/6/7等。UJ5系列端子的联接方式采用中心式快速边插件，如UFBS10-5/6等，UFBS中心联接件没有螺钉，可直接*端子*，实现端子之间的联接，从而大大节省了现场接线时间。

3、同时我们UJ2系列端子还有和其它型号不一样的安装方式，如我们有*的安装支架，在端子下方加上安装支架，可安装在TH35-5.5和TH35-15的导轨上。（本安装方式不能用语4平方毫米的端子上，建议每5个端子下方加上安装支架）；在端子电路性能参数可以通过在端子上方加上测试适配夹与测试插头进行测量。而在安装U*2系列边插件时可以使用跨接压柄可以很快将边插件*端子。
