P10户外LED全彩显示屏模组（1R1G1B4扫 A1\A6型）

序号

参数

P10户外LED全彩显示屏模组（1R1G1B4扫 A1\\A6型）指标

P10-1R1G1B-4S模组标配

1

模组尺寸MM

160*160

2

模组厚度MM

24MM

3

分辨率

16×16=256像素点

4

亮度

A1≥7000cd/平方米

A6≥11000cd/平方米

5

模组重量

0.47千克

6

驱动方式

恒流源1/4扫描

7

管芯

红色（晶元），蓝、绿（士兰）

8

驱动IC

A1=聚积5020

A6=聚积5024

9

平均寿命

6-10年

10

接口

HUB75

11

电源线长度MM

170MM、250MM（标配：2块为一组）

12

电源线直径

纯铜1.5m²

13

螺丝数量

8颗

14

螺丝直径

M4*8（三合一组合）

15

排线长度MM

80MM（标配）

16

排线规格

16P

17

*护等级

IP65（正面）三*处理

18

温度及湿度范围

温度范围：-30℃ - 65℃ 相对湿度范围：15% - 85%

19

平整度

≤1mm

20

供电电压

DC5V

21

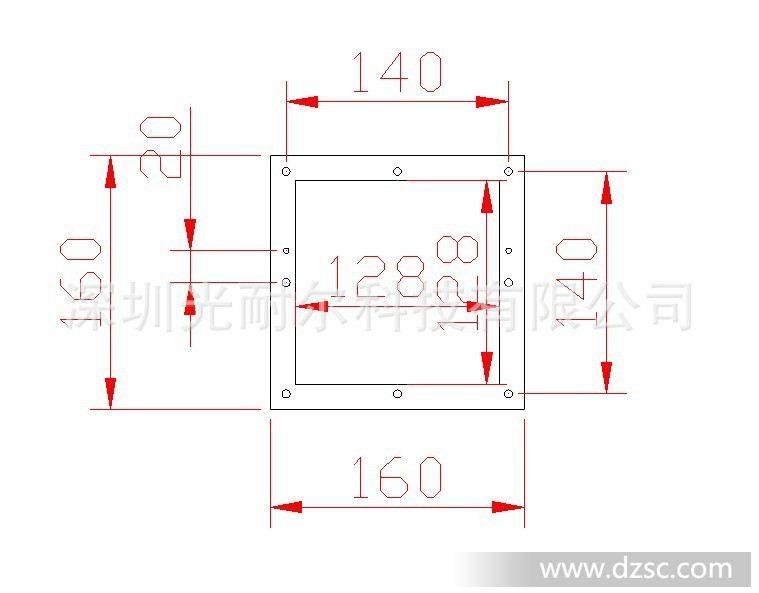

模组螺丝空位图

附图3

22

电流

5.2A

23

 包装

纸箱包装
