产品详情

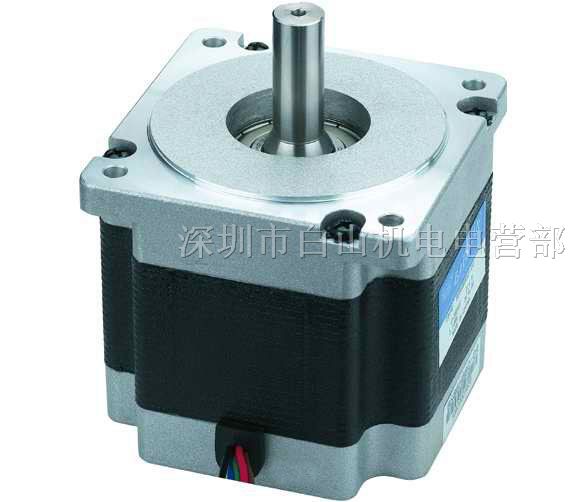

白山步进电机BS86HB65-04*

地区：广东 深圳
认证： 无

深圳市白山机电电营部

普通会员

全部产品 进入商铺

针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询  成先生
             QQ: 1770473214（在线）
以上产品，我公司均有现货，可以*接到订单*内发货！
广东省内可快递代收款！

通用规格（General specifications）
步距精度………………±5%
温升……………………80℃  Max
环境温度………………-20℃~+50℃
*缘电阻………………100M Ω Min  500VDC
耐压……………………500V  AC  1minute
径向跳动………………*大0.02mm（450g负载）
轴向跳动………………*大0.08mm（450g负载）

电气规格（Specifications）
型号
步距角
电机
长度
保持转矩
额定电流
相电阻
相电感
转子惯量
电机
重量
Model
Step Angle
（°）
Length
L(mm)
Holding Torque
(N.m)
Current
(A/Phase)
Resistance
(Ω)
Inductance
(mH)
Rotor inertia
(g.cm2)
Weight
(Kg)
四出线并联
四出线
串连
六出线
BS86HB65-04
1.8
65
2.2
4.0
3.0
4.3
1.4
3.9
1000
1.7
BS86HB80-04
80
3.3
6.0
3.0
4.2
0.8
3.5
1400
2.3
BS86HB118-06
118
6.0
6.0
4.0
4.2
1.2
6.5
2700
3.8
 经济型/步进电机驱动器：
Q2HB34MA，Q2HB34*
Q2HB44，   Q2HB44MA，Q2HB44*，Q2HB44MC，Q2HB44MD
Q2HB68，   Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88，   Q2HB613，  Q2HB88M，  Q2HB613M
Q2HB110，  Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M

DSP蕊片/型步进电机驱动器：
DM245M， DQ254M， DM258M，  DQ258M
DM278M， DQ278M
DM2611M，DQ2611M，DM2711M， DQ2711M
DM2522M，DQ2522M，DM2722M， DQ2722M
DM356M， DQ356M， DM378M，  DQ378M
DM3611M，DQ3611M，DM3711M， DQ3711M，DQ3422M
DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M

二相*混合式步进电机：
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08

三相*混合式步进电机：
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325

日本山洋（SANYO）步进电机
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740
103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241



型号/规格

BS86HB65-04

品牌/商标

BS
