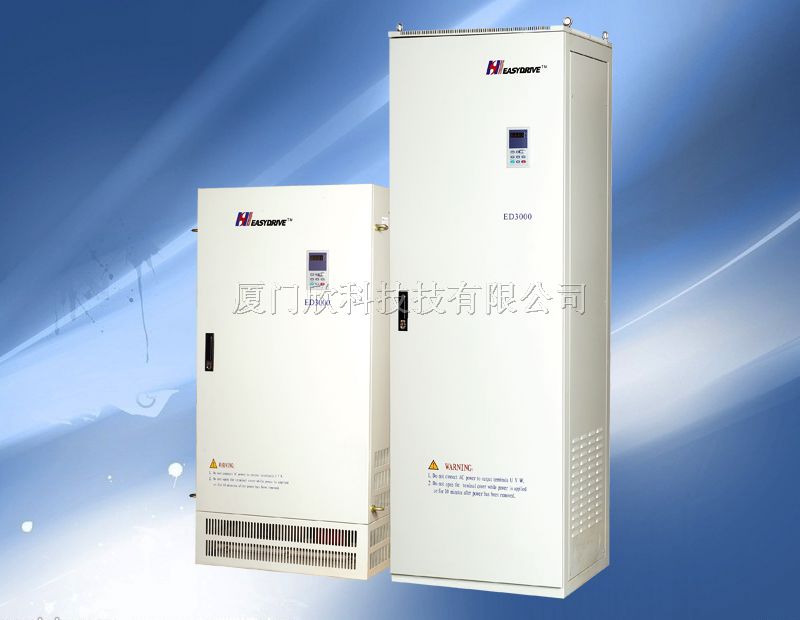

现货易驱ED3500-4T0055M/5.5KW 风机水泵型变频器

功率范围：5.5KW-630KW
一般风机、泵类系统设计选用的电机额定值会有*的裕量，而实际运行或根据工艺要求需要调节流量或风量时，常采用风门挡板或阀门来调节。这种方法虽然简单，但浪费大量能源。而变频器用在风机、泵类调速控制系统中，主要应用于鼓风机、引风机、供水供暖系统等场所。其主要目的是在于节约能源。采用变频调速方法*的原理，是基于流体负载的流量、压力、转速、转矩、功率之间的关系。
从流体力学得知：P1/P2∝ (n1/n2)3
对于水泵而言，其中P1为转速为n1时的水泵输出功率，P2为转达速为n2时的水泵输出功率。当需求量下降时，调节转速可以节约大量能源。例如当流量需求为80%时， 如通过变频调速，则理论上讲，**需要额定轴功率的51.2%，即可节约48.8%的能源。如采用统的阀门方式调节流量，虽然也可稍降能源消耗，但*效果与变频器相比，则有天壤之别。

① *的矢量控制算法，能完成电机的解耦控制，可实现SVC矢量控制和V/F控制两种方法；
② *150%的低频力矩输出，提供1：100的速度控制范围，无PG矢量控制速度控制精度*0.1%
③ 0.75KW～18.5KW各规格标准内置制动单元，若需快速停车，可直接连接制动电阻；160KW以上的各规格标准配置直流电*器，能*输出侧功率因数，*整机效率及稳定性，*消除输入侧的高次谐波对变频器的影响，减少对外围的干扰；
④ 内置自动转矩补偿功能；内置转差补偿功能*运行；内置PID调节器；内置RS-485通讯接口，*支持MODBUS通讯协议；
⑤ 转矩追踪再起动功能，实现对旋转中的电机的无冲击平滑启动；
⑥ 多种参数在线*功能及在线调整功能
⑦ 丰富灵活的输入输出接口和控制方式，能和各种外围设备：包括PLC、工控机或仪表联动操作；
⑧ 提供可选的LED、LCD操作面板，实现方便快捷的操作；
⑨ 提供脉冲输入输出功能，方便组成数字化的闭环控制；
⑩ 具有自动*运行功能，与V/F控制相比，同频率运行下电流低于V/F控制；同时电压能自动调节；当*电压变化时，能自动保持输出电压恒定；**风道设计，**粉尘环境;*板件采用三*漆处理工艺。完善的保护功能。





系列	功  率(KW)	H（mm）	W（mm）	D（mm）	H1（mm）	W1（mm）	R（mm）	备注
		外形尺寸			安装尺寸		孔径
ED3000	0.75-4	232	132	162	218	120	2.5
	5.5-7.5	270	226	179	256.5	210	4.5	塑胶壳体
	5.5-7.5	286	206	199	269.5	143	4.5	五金壳体
	11-18.5	350	247	232	334	186	4.5
	22-30	530	341	285	510	200	5.5
	37-45	600	368	281	580	230	5
	55-75	679	394	302	659	300	6
	93-132	825	533	368.6	797	420	6
	160-200	1250	684	470	1222	420	6	壁挂式
	160-200	1425	684	460	柜式安装
	220-280	1500	700	460	柜式安装
	315-400	1600	830	460	柜式安装
	450-630	2030	1090	560	柜式安装



塑料机械、陶瓷机械、电工机械、纺织机械、轻工机械、制药机械、包装印刷机械、造纸生产线、化纤生产线、扶手电梯、电线电缆机械、印刷机械、*机械、机床磨床、纺织和印染设备，制袋机、冷轧机、低频辊道、离心机、直接替代交流力矩电机，用于普通恒张力开卷或收卷控制。
