E3X-NL11 OMRON/欧母龙 E3X-NL11 光泽传感器

E3X-NL

光纤光泽传感器

? 采用欧姆龙的偏光多层膜技术（FAO）可不受工件的色差影响，对细微的光泽差别进行稳定地检测。 ? 按键即可简单调整示教方式。 ? 运用2种型号的光纤探头，以对应广泛的用途。 ? 采用脉冲点灯方式不易受外界光的影响。 ? 运用FAO的光泽度的检测原理。 ? 使用模糊示教功能对稳定检测进行应答。 ? 多次弯曲的对策。

额定值 / 性能

项目型号		E3X-NL11
光源（发光波长）		红色光二*管（680nm）
电源电压		DC12～24V&plu*n;10％波动(p-p)10％以下
消耗电流		100mA以下
控制输出		负载电源电压DC30V负载电流：100mA （残留电压：1V以下）集电*开路输出型（NPN输出型）入光时ON/遮光时ON 开关切换式
应答输出		负载电源电压DC30V以下负载电流100mA以下（残留电压1V以下）开放式集电*输出型NPN开关切换式
远程示教输入		ON时、紫与蓝（0V）短路：0V短路电流1mA以下 OFF时、紫与蓝（0V）开放：开放或者9V以上（大输入24V）只在远程RUN/TEACH切换输入（粉—蓝间）短路时
保护电路		电源逆接保护、输出短路保护
应答时间		动作·复位各1ms 以下
灵敏度调整		示教方式
定时功能 *		OFF* 40ms固定
环境照明		受光面照度：白炽灯：3,000lx以下、太阳光：10,000lx以下
环境温度		工作时：-25～ 55℃、保存时：-40～ 70℃ （不结冰、结露）
环境湿度		工作时：35～85％RH、保存时：35～95％RH （不结露）
*缘电阻		20MΩ （DC500V兆欧表）
耐电压		AC1,000V 50/60Hz 1min
振动（耐久）		10～55Hz 上下振幅1.5mm 或者300m/s2 X、Y、Z各方向 2h
冲击（耐久）		500m/s2 X、Y、Z各方向 3次
保护结构		IEC规格IP5 （装有保护盖时）
连接方式		导线引出型（标准导线长2m）
质量（捆包状态）		约200g
材料	外壳	四氟乙烯共聚合物（ETFE）
	护盖	聚酯
	金属安装配件	不锈钢（SUS304）

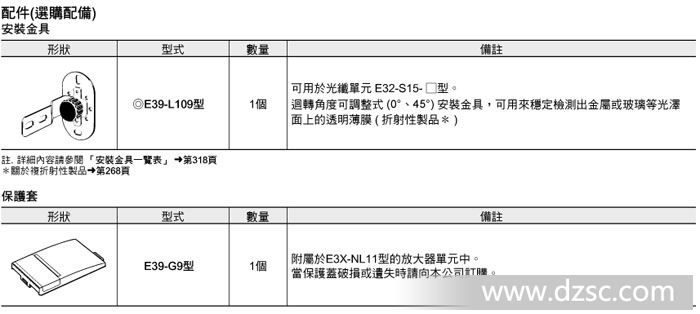

附件		金属安装配件、操作说明书

* 根据开关的设定，可解除ΟFF*功能。

■E3X-NL

　产品规格*供参考，详细信息请于业务员联系。

是否提供加工定制

否

品牌

OMRON/欧母龙

型号

E3X-NL11

种类

光学

材料

聚合物

材料物理性质

*缘体

材料晶体结构

多晶

制作工艺

薄膜

输出信号

数字型

*护等级

CLASS I

线性度

详见说明（%F.S.）

迟滞

详见说明（%F.S.）

重复性

详见说明（%F.S.）

灵敏度

详见说明

漂移

详见说明

分辨率

详见说明
