E3S-R1E42 E3S-RS30E4 E3S-RS30E42 E3S-RS30E42-30 光电

E3S-R

透明*测用

适合检查透明物体 ■适合检查玻璃晶圆片·LCD玻璃基板。

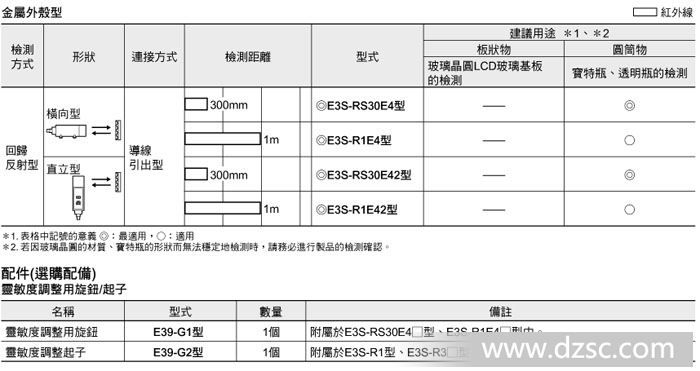

额定值/性能

检测方式		回归反射型	回归反射型（M.S.R.功能）＊1	回归反射型

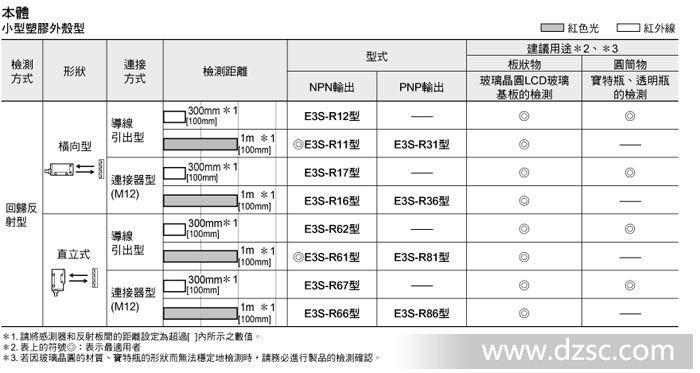

项目型号	NPN输出	E3S-R12、R62、R17、 R67	E3S-R11、R16、R61、 R66	E3S-RS30E4、RS30E42	E3S-R1E4、R1E42
	PNP输出	——	E3S-R31、R36、R81、 R86	——	——
检测距离		300mm 〔100mm〕＊2 （使用E39-R1时）	1m 〔100mm〕＊2 （使用E39-R1时）	300mm （使用E39-R1时）	1m （使用E39-R1时）
标准检测物体		φ75mm以上的不透明体LCD 玻璃基板（厚度：0.7mm）玻璃管(φ10、壁厚：1mm、长度：30mm)	φ75mm以上的不透明体 LCD玻璃基板 (壁厚：0.7mm)	φ75mm以上的不透明体玻璃管(φ10、壁厚：1mm、长度：30mm)
指向角		3～10°		——
光源（发光波长）		红外光二*管（880nm）	红外光二*管（700nm）	红外光二*管（950nm）
电源电压		DC10～30V 〔包括波动(p-p)10％〕		DC12～24V&plu*n;10％波动(p-p)10％以下
消耗电流		30mA以下		40mA以下
控制输出		负载电源电压DC30V以下、负载电流100mA以下（残留电压1V以下）集电*开路输出型入光时ON/遮光时ON 开路切换式		负载电源电压DC24V以下、负载电流80mA （残留电压2V以下） NPN电压输出型入光时ON/遮光时ON 导线连接切换式
保护电路		电源逆接保护、输出短路保护、相互干扰*功能
应答时间		动作·复位：各1ms以下
灵敏度调整		2回转旋钮		单回转旋钮
照明		受光面照度白炽灯：5,000lx以下、太阳光：10,000lx以下		受光面照度白炽灯：3,000lx以下、太阳光：10,000lx以下
环境温度		动作时：0～ 40℃、保存时：-40～ 70℃ （不结冰、结露）			动作时：-25～ 55℃ 保存时：-40～ 70℃ （不结冰、结露）
环境湿度		动作时：35～85％RH、保存时：35～95％RH （不结冰、结露）
*缘电阻		20MΩ （DC500V兆欧表）
耐电压		AC1,000V 50/60Hz 1min
振动（耐久）		10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
冲击（耐久）		500m/s2 X、Y、Z各方向 3次
保护结构		IEC规格 IP67

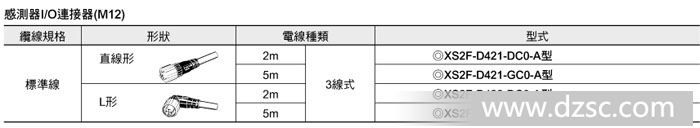

连接方式		导线引出型（标准导线长2m）／接插件式
重量（捆包状态）		约110g （导线引出型）约60g （接物件式）		约190g （导线引出型）
材质	外壳	聚丁烯对苯二酸盐		亚铅压铸
	透镜部	变性多芸（基）化合物		聚酯
	金属安装配件	不锈钢（SUS304）		铁

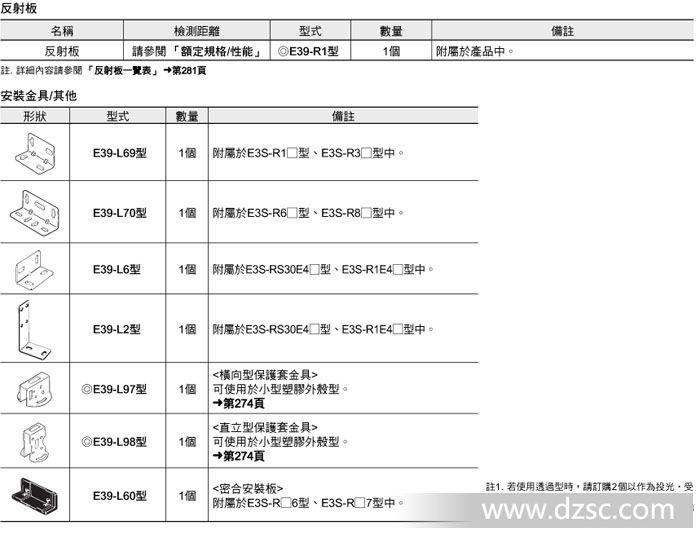

附属品		固定*件（付带螺钉）、灵敏度调整用螺丝刀、操作说明书、反射板		固定*件（付带螺钉）、灵敏度调整用螺丝刀、灵敏度调整旋钮、操作说明书、反射板

＊1. 请阅读「共同注意事项」的「M.S.R.功能及其效用」→1304页。
＊2. 传感器与反射板间的距离，请设定在〔〕内的数值以上。
